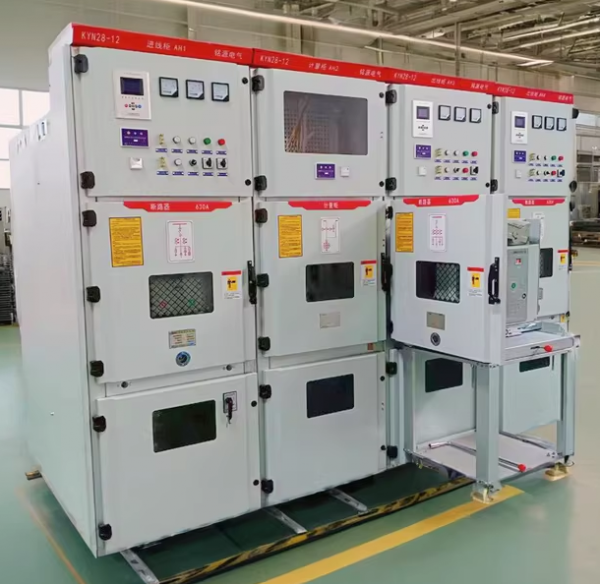

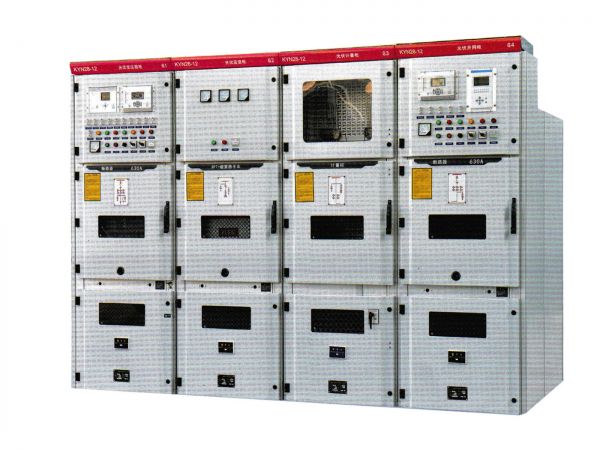

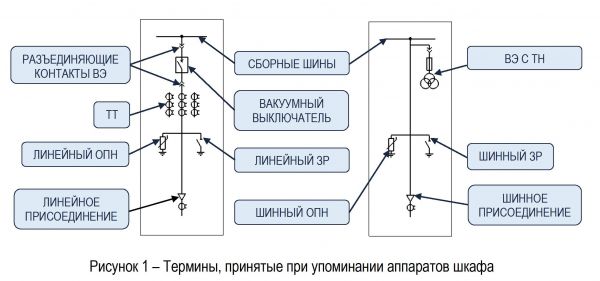

КРУ (комплектное распределительное устройство)

Ячейка представляет собой металлоконструкцию, изготовленную из оцинкованной стали .Детали металлоконструкции изготовлены на высокоточном оборудовании методом холодной штамповки . Все несущие соединения выполнены на усиленных стальных вытяжных заклепках . Наружные элементы конструкции (двери, облицовочные панели) окрашены порошковой краской

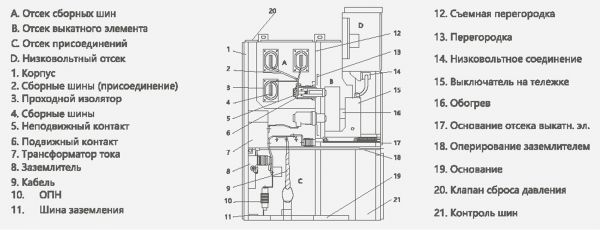

1. Отсек релейной защиты и автоматикиВ отсек входят: • многофункциональные цифровые блоки релейной за- щиты; • устройства защиты цепей вторичной коммутации; • устройства контроля и сигнализации; • вспомогательные контакты, клеммники и разъемы НН2. Отсек выкатного элементаВ отсек входят: • вакуумный выключатель или разъединитель кассет- ного типа; • кассета со скользящим шторочным механизмом и проходными изоляторами1  "Отсек релейной защиты и автоматики"

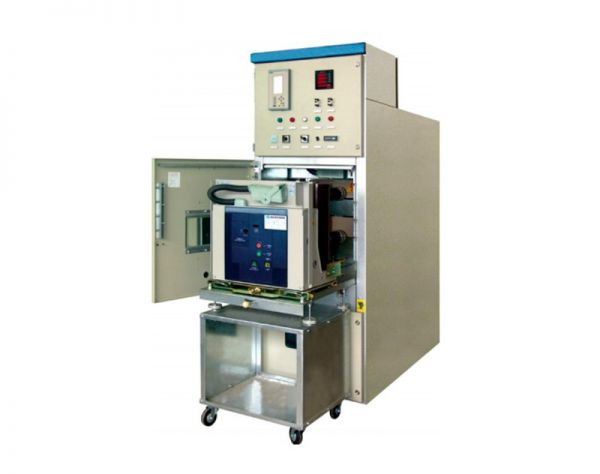

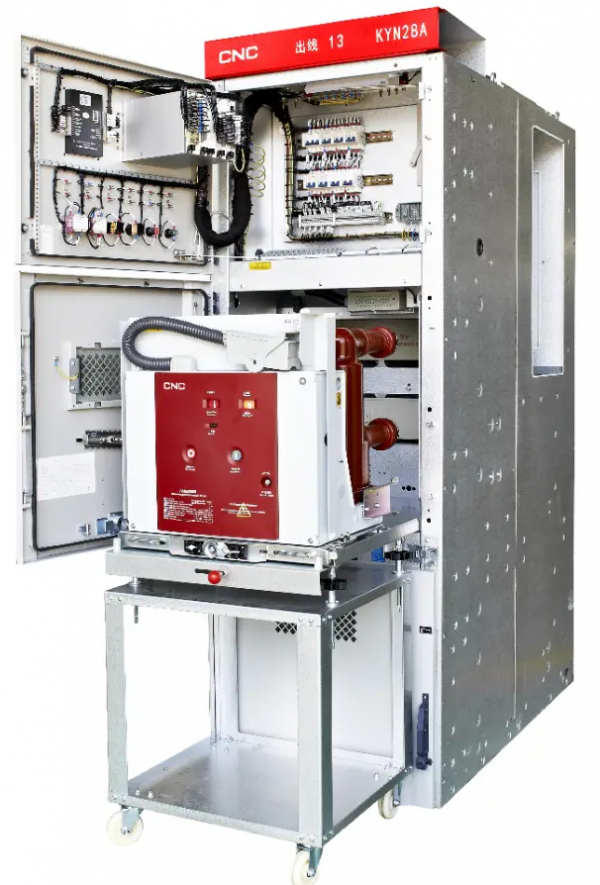

2  "Отсек выкатного элемента"

3  "Отсек сборных шин"

4  "Отсек кабельных присоединений"

5  "Отсек дополнительного оборудования"3.

Отсек сборных шинБлагодаря плоским медным шинам со скругленными краями обеспечивается равномерное распределение электрического поля Нет необходимости в специальных требованиях по обслуживанию сборных шин4. Отсек кабельных присоединенийЛегкий доступ в отсек обеспечивается со стороны перед- ней двери и со стороны задней панели В отсек входят: • присоединения кабелей к шинам; • узел ввода кабелей; • ОПН;• трансформаторы тока; • заземляющий разъединитель с быстродействующим приводом5. Отсек дополнительного оборудования В отсеке дополнительного оборудования устанавлива- ется выкатной модуль трансформаторов напряжения При установке трансформаторов напряжения нижняя дверь разделяется на две независимые двери . Верхняя дверь (кабельный отсек) обеспечивает доступ к зазем- ляющим ножам . Нижняя же дверь обеспечивает доступ к трансформаторам напряжения
