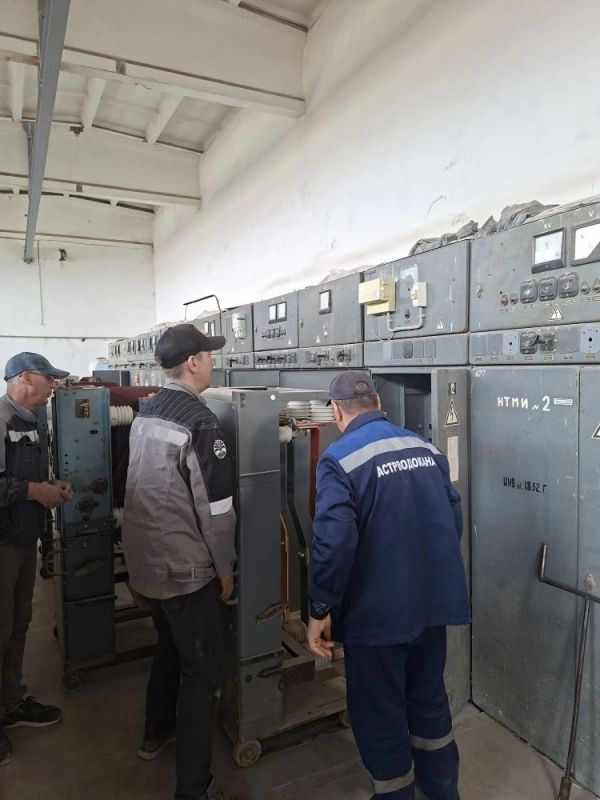

Ретрофит КРУ-2-10. Полный обзор.. Астрводоканал.

Ретрофит ячеек КСО:

• замена стационарных масляных выключателей на вакуумные выключатели;
• модернизации вторичных цепей КСО с заменой ранее установленных устройств РЗиА на более современные микропроцессорные устройства защиты, смонтированные в отдельном шкафе заводской готовности;
• замена старых измерительных трансформаторов тока и напряжения на новые;
• замена либо ревизия шинных и линейных разъединителей;

Модернизация осуществляется путем поставки и установки комплекта адаптации, состоящего из вакуумных выключателей, шкафов релейного отсека в сборе с монтажом РЗиА, измерительных трансформаторов, необходимого крепежа, кронштейнов и других необходимых деталей и элементов. Касательно РВЗ и РВФЗ возможна как замена на новые собственного производства, так и замена изоляторов, контактных групп и ножей при сохранении старой рамы и системы валов.

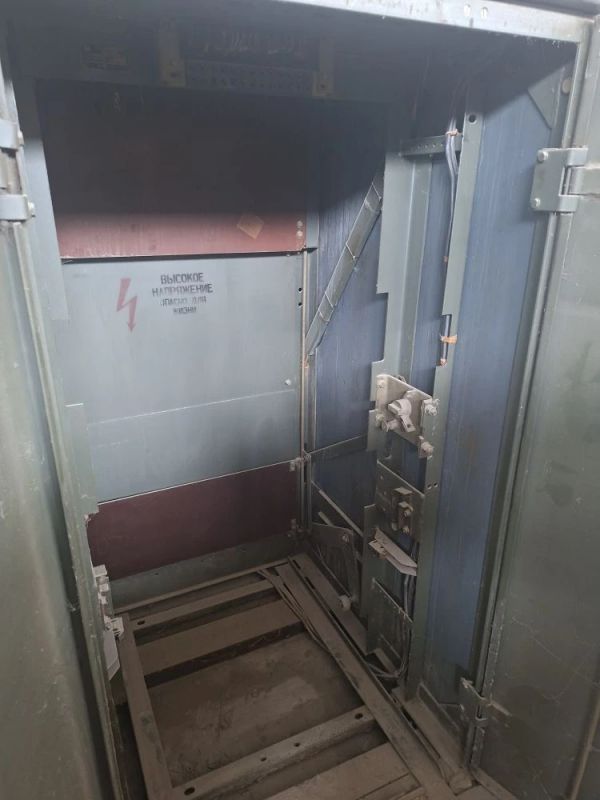

Ретрофит ячеек КРУ:

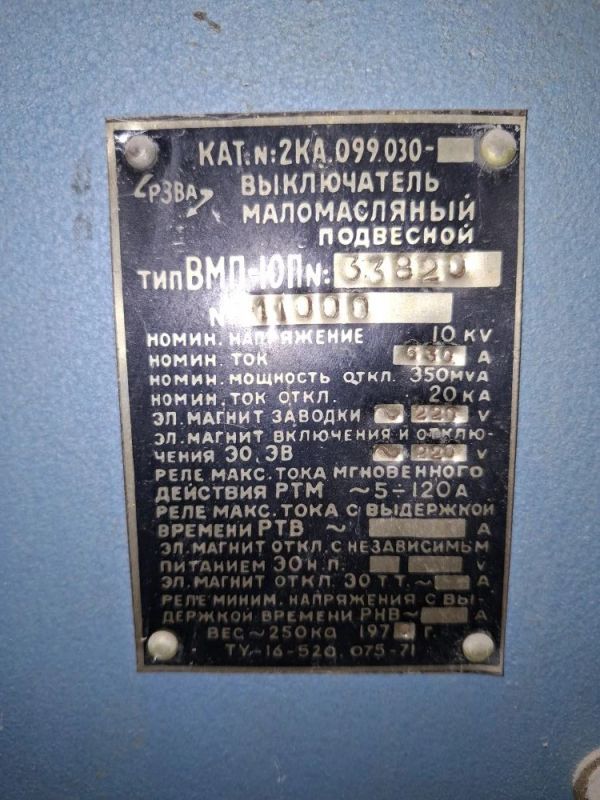

• замена старого выкатного элемента с масляным выключателем на новый с вакуумным выключателем, максимально адаптированный под конструкцию старой ячейки;
• модернизации вторичных цепей КРУ с заменой ранее установленных устройств РЗиА на более современные микропроцессорные устройства защиты, смонтированные на новой двери релейного отсека, абсолютно подходящей на место старой двери;
• замена старых измерительных трансформаторов тока и напряжения на новые;
• замена проходных изоляторов, статических контактов;

Модернизация осуществляется путем поставки и установки комплекта адаптации, состоящего из выкатных элементов, дверей релейного отсека в сборе с монтажом РЗиА, измерительных трансформаторов, необходимого крепежа, кронштейнов и других необходимых деталей и элементов.

Этапы работ включают:

1. Комплексный аудит существующей энергосистемы.
2. Разработка проекта ретфрофит с учетом действующих норм и требований заказчика.
3. Разработка сметной документации с учетом бюджета заказчика.
4. Монтаж оборудования, электромонтажные работы.
5. Пусконаладочные работы и испытания энергосистемы.
6. Сдача объекта заказчику и обучение персонала работе с обновленной системой.

Мы работаем на эксплуатируемых предприятиях и делаем электромонтаж под ключ на новых объектах. Специалисты «Энергомашсервис» имеют многолетний опыт и высокую квалификацию для проведения ретрофита энергосистем любого уровня сложности.

Особенности выкатных элементов КРУ2-10

• Рама ВЭ изготовлена из прокатного угольника 63х40х6 и листовых деталей из 6, 8 мм г/к стали.
• Рама имеет жесткую, цельносварную конструкцию.
• В качестве изоляторов применяются полимерные (возможна установка и фарфоровых).
• Конструкция рамы предусматривает установку ОПН (ограничитель напряжения) на ВЭ.
• Предусмотрены различные варианты установки оперативных блокировок, используя блок-замок и путевой выключатель.
• Многообразие вакуумных выключателей для установки. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:- BB/TEL-10/20(31,5)/1000-3150А, ВВУ-СЭЩ,ВВР-10, VD-12.

НИЖНИЙ ВАЛ ДОВОДКИ

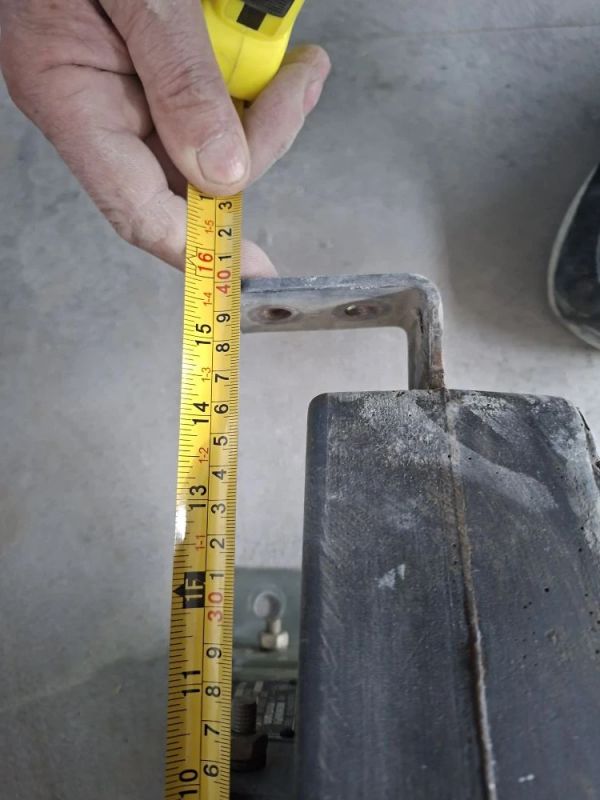

РАЗМЕРЫ ВЭ КРУ 2-10.

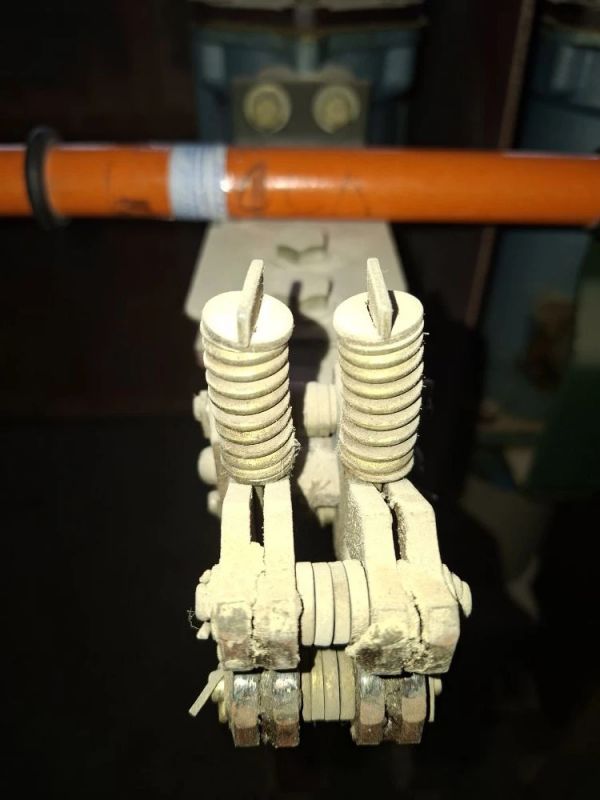

Розетка контактная КРУ2-10 630А  предназначена для использования в ячейках и камерах КРУ2-10, КРУ2-10М, КВ-02-10, с установкой в высоковольтный отсек КРУ.

Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки.

Сборные детали контакта изготовлены из качественного медного проката марки М1. Медь М1 - это марка высококачественной технически чистой меди, содержащая не менее 99,9% основного металла. Отличается максимальной электро- и теплопроводностью, пластичностью и коррозийной стойкостью.

Регулируется стандартом ГОСТ 859-2014     и покрываются износостойким, антикоррозийным покрытием О-Ви12, что обеспечивает им:

• высокую электропроводимость;
• низкое значение переходного сопротивления;
• защиту от окисления;
• длительный срок службы контактов.

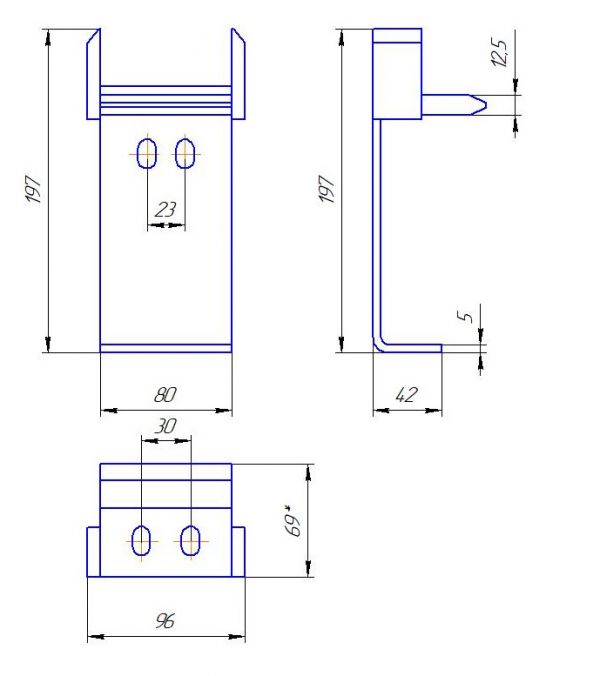

Нож контактный неподвижный верхний КРУ2-10 1000А 5АХ.566017 предназначен для использования в ячейках и камерах КРУ2-10, КРУ2-10М, КВ-02-10 с установкой в высоковольтный отсек КРУ. Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки.

Сборные детали контакта изготовлены из качественного медного проката марки М1 и покрываются износостойким, антикоррозийным покрытием О-Ви12  - это условное обозначение гальванического покрытия сплавом олово-висмут толщиной 12$$ мкм согласно ГОСТ 9.306-85) , что обеспечивает им:

• высокую электропроводимость;
• низкое значение переходного сопротивления;
• защиту от окисления;
• длительный срок службы контактов.

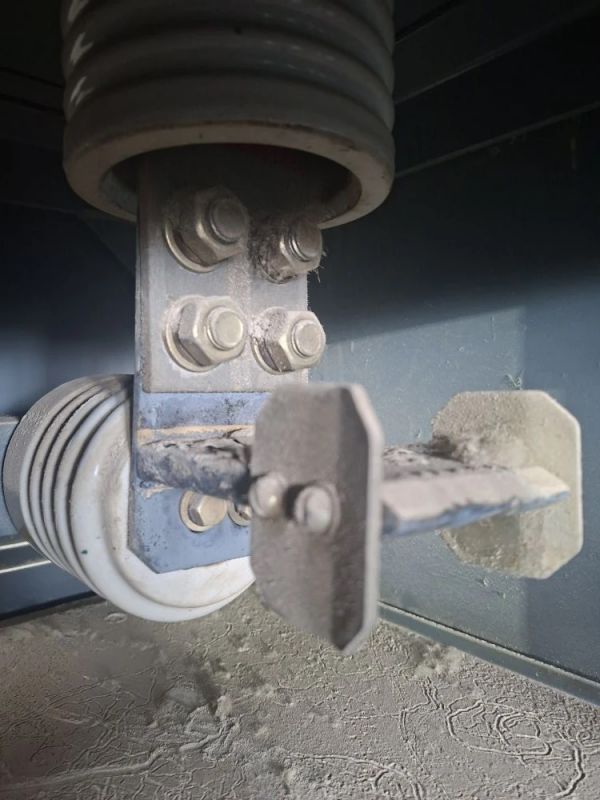

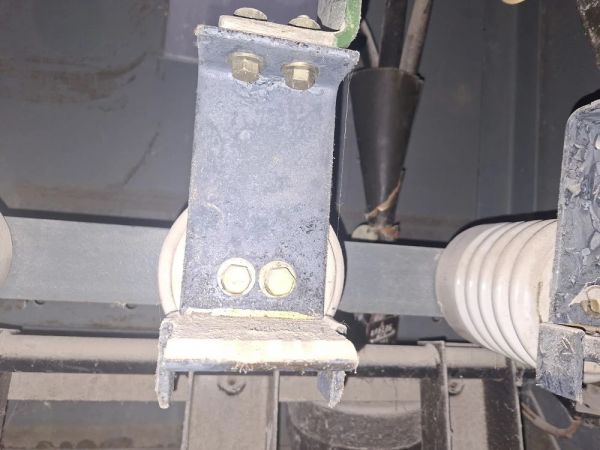

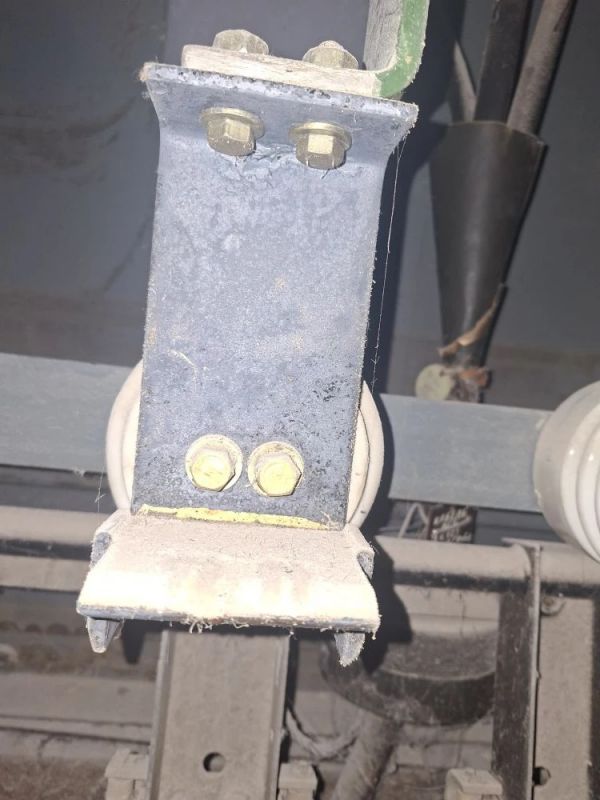

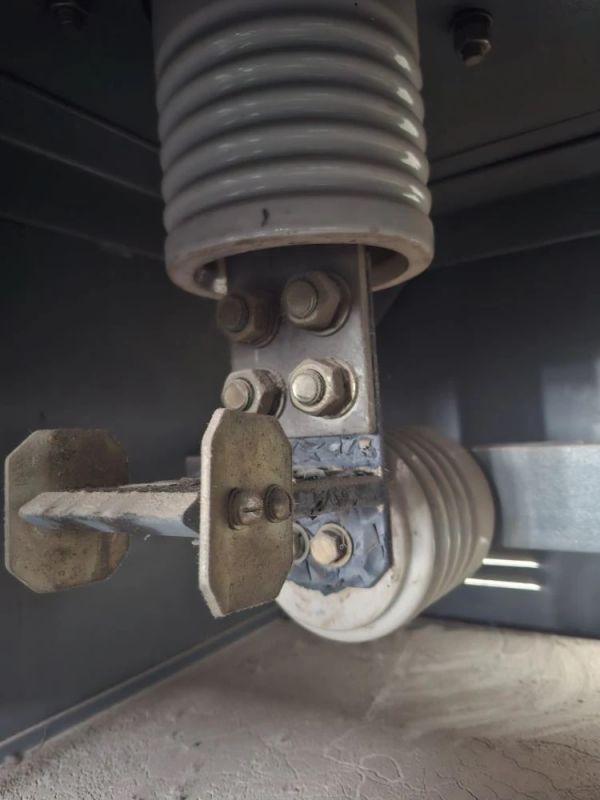

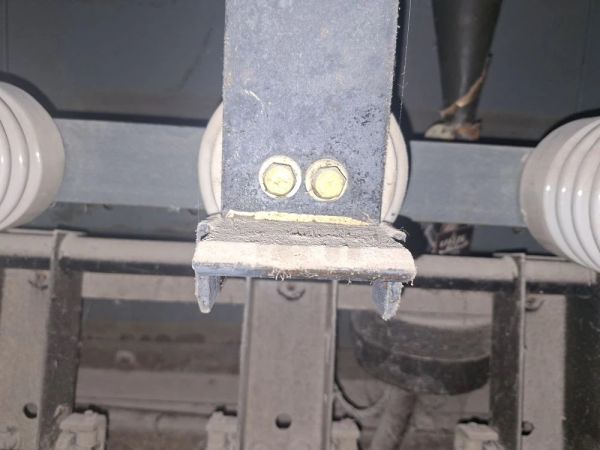

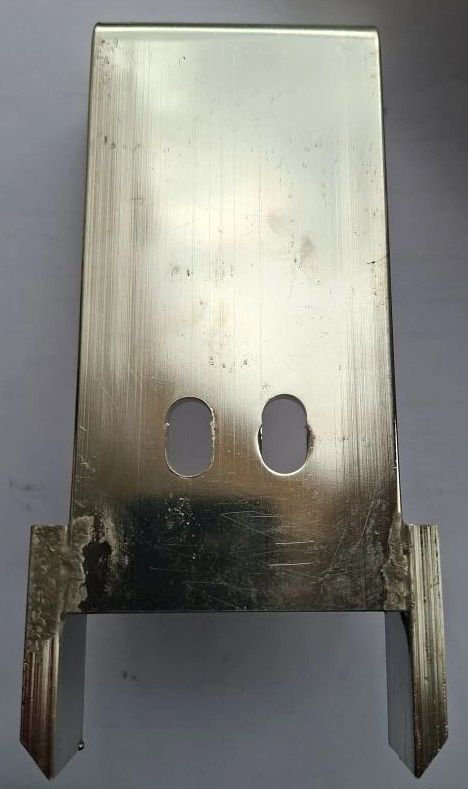

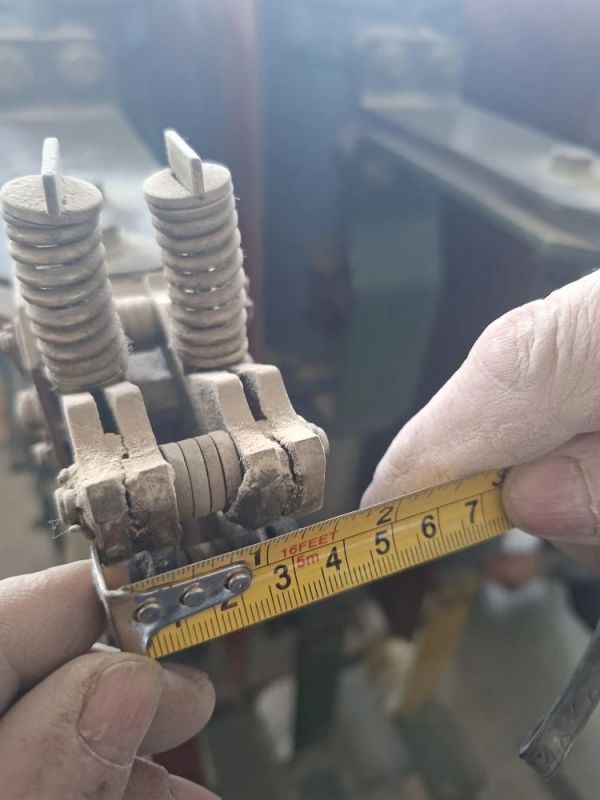

Существующие нижние неподвижные ножи КРУ2-10

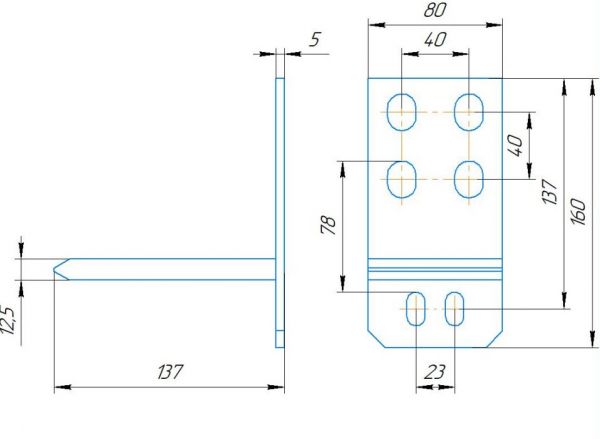

Нож контактный неподвижный нижний КРУ2-10 630-1600А 5УИ.566014 предназначен для использования в ячейках и камерах КРУ2-10, КРУ2-10М, КВ-02-10 с установкой в высоковольтный отсек КРУ.

Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки.

Сборные детали контакта изготовлены из качественного медного проката марки М1 и покрываются износостойким, антикоррозийным покрытием О-ви или СР, что обеспечивает им:

• высокую электропроводимость;
• низкое значение переходного сопротивления;
• защиту от окисления;
• длительный срок службы контактов.

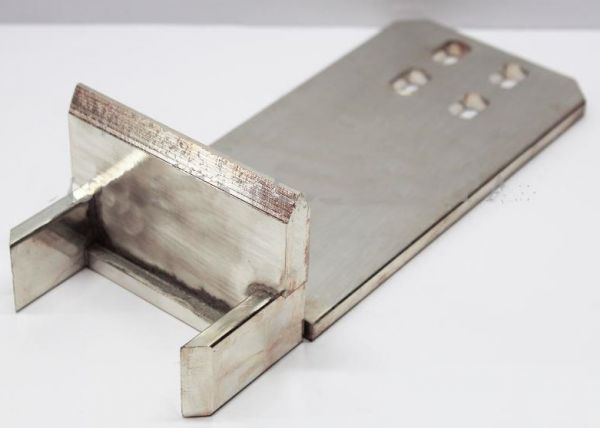

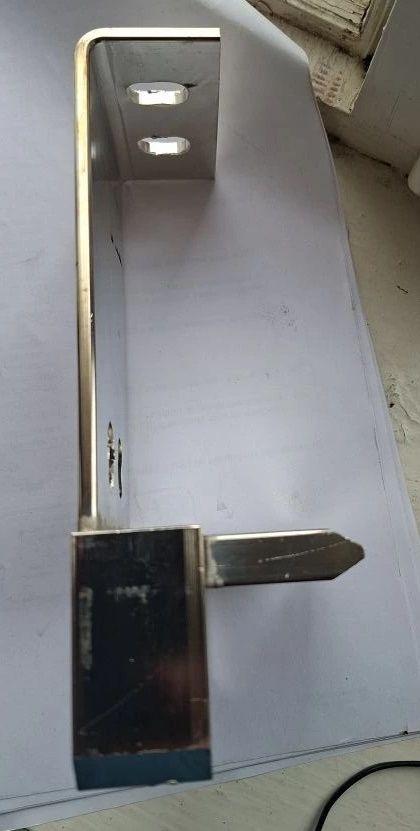

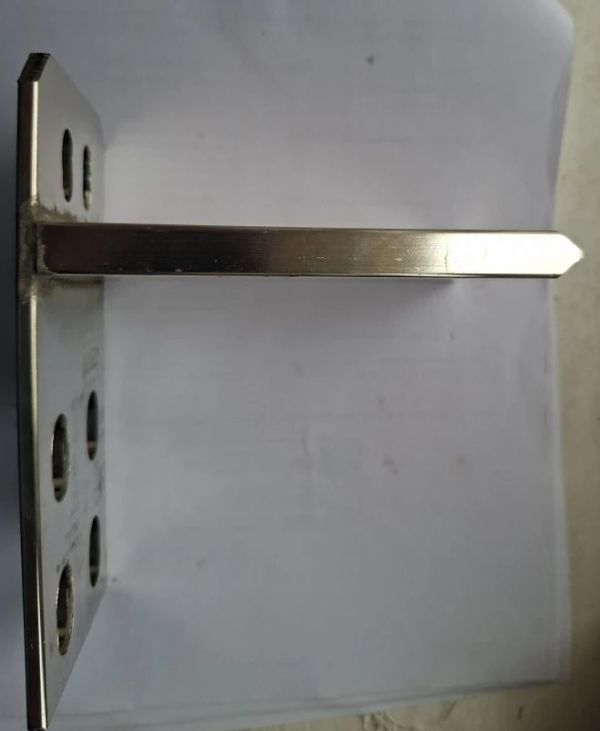

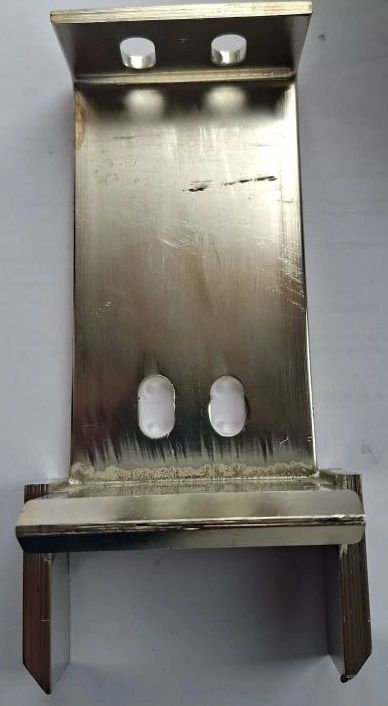

Изготовленные новые контактные ножи для КРУ 2-10

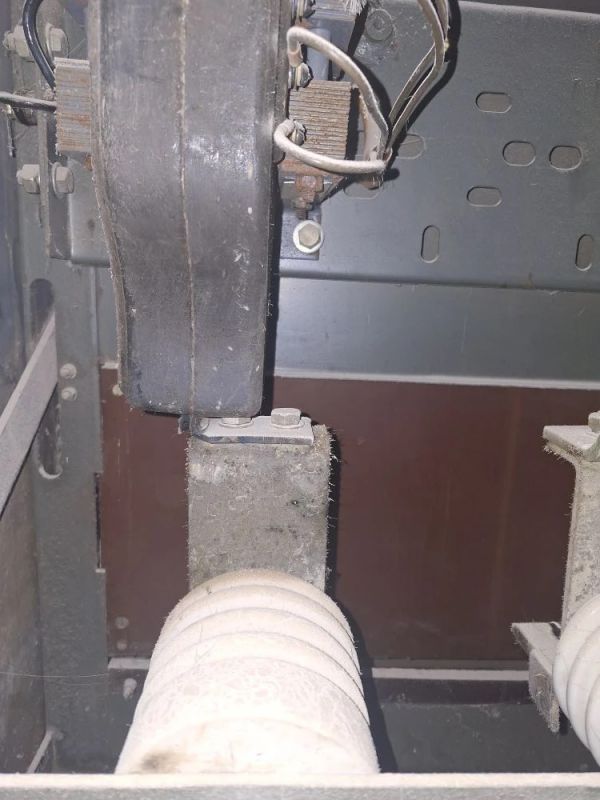

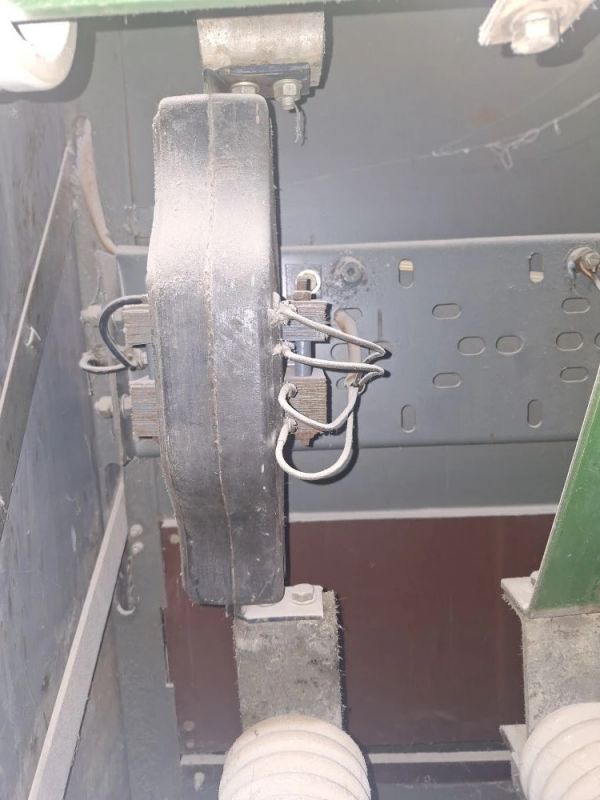

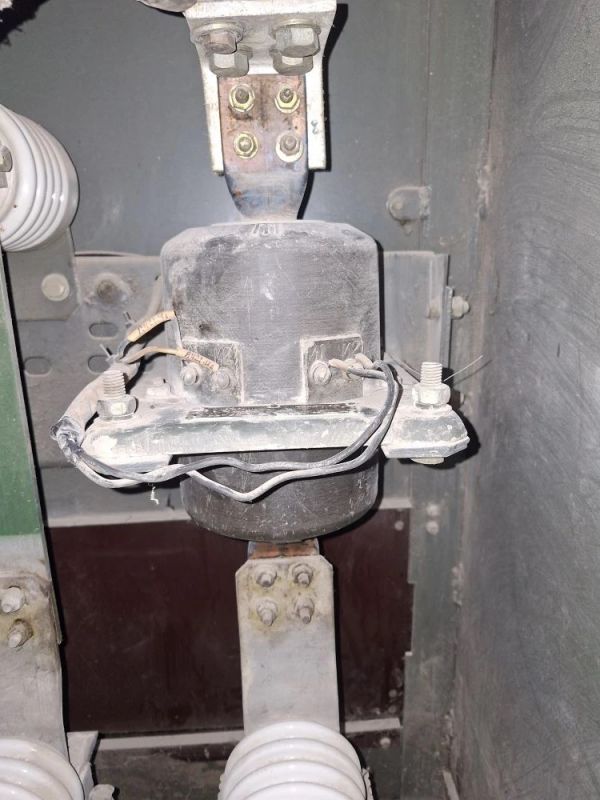

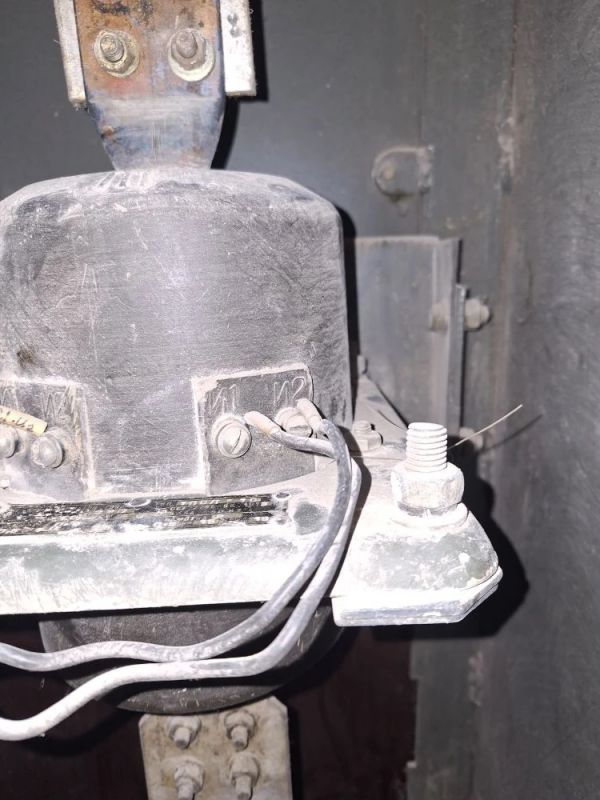

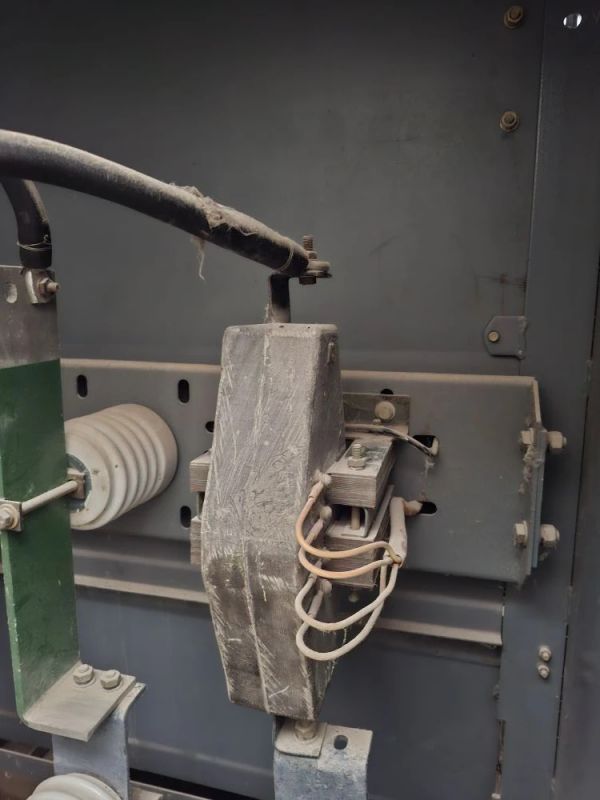

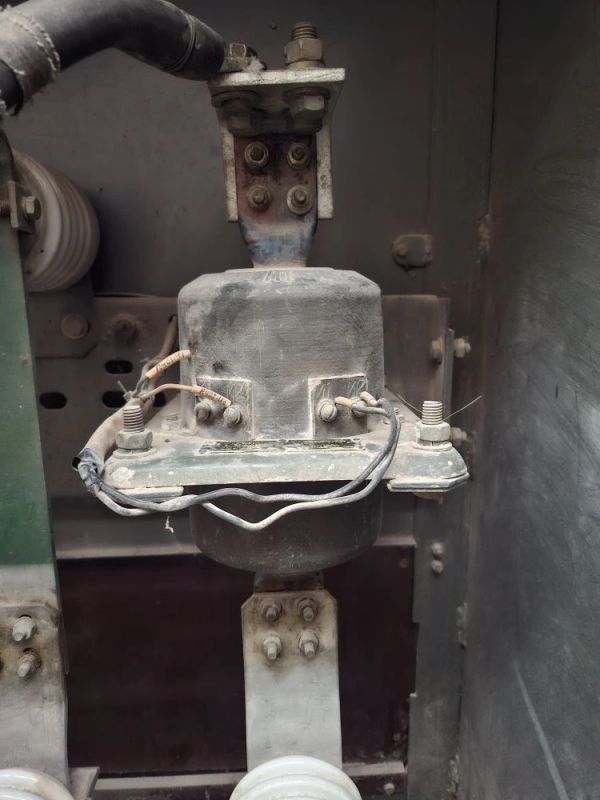

Существующие трансформаторы тока

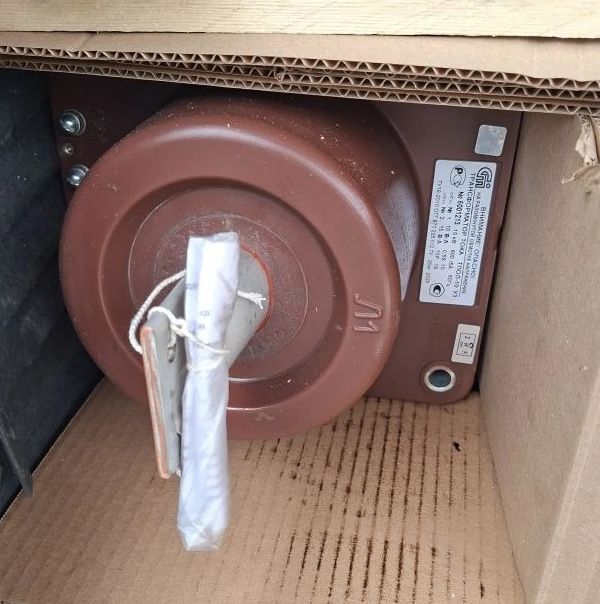

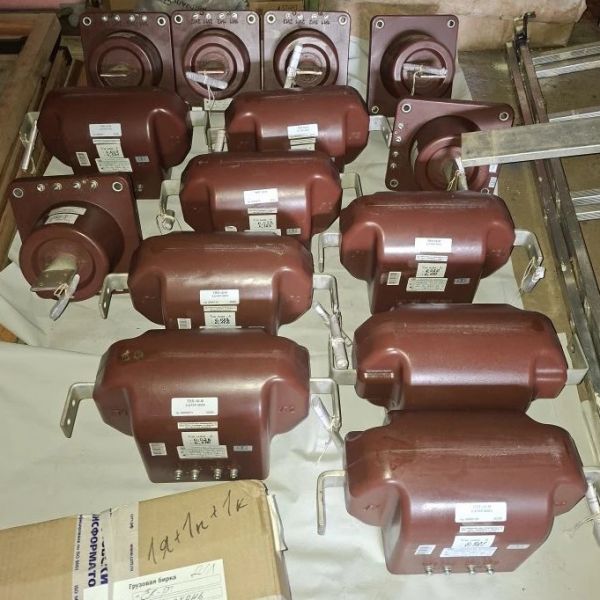

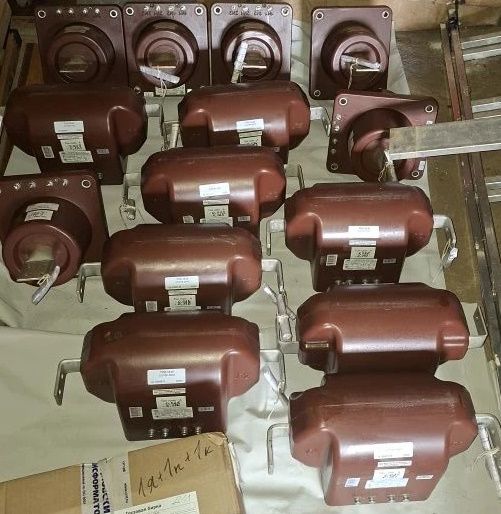

Заказанные трансформаторы тока пр-ва СЗТТ

Оборудование для ретрофита распределительного устройства 6кВ КРУ-2-6 согласно схемы в составе:

- Комплект выкатных элементов КРУ-2-6 кол-во  с вакуумным выключателем ВВУ-10-20/630А с пружинно-моторным приводом. Опер.ток - переменный.

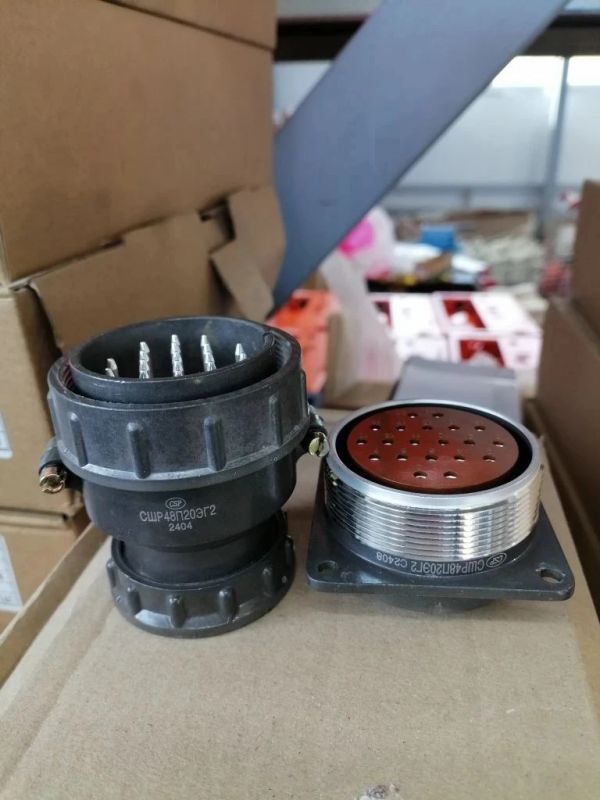

Разъем жгутов вторичных цепей тип СШР 60 распиновка разъемов - подряд.

Розетка. Подвижные контакты типа «ламель».

- Комплект микропроцессорных устройств РЗА МКЗП-МИКРО 2.0-2-ДШ -ДЗ

(Позволяет реализовать: Базовые функции РЗА (ТО, МТЗ, ЗЗ, ЗНФ, ЗМН, АПВ), а также ЛЗШ, УРОВ, АВР, ВНР, АЧР, ЧАПВ, ЗДЗ.

Количество дискретных входов/выходов: 11/8

Количество входов дуговой защиты: 3

Особенности модификации:

• Помимо достаточного количества дискретных входов выходов (11/8), данное устройство имеет встроенный блок питания, цепи дешунтирования, а также встроенные датчики оптической дуговой защиты, которые дают возможность выполнить защиту от коротких замыканий, сопровождающихся горением электрической дуги.

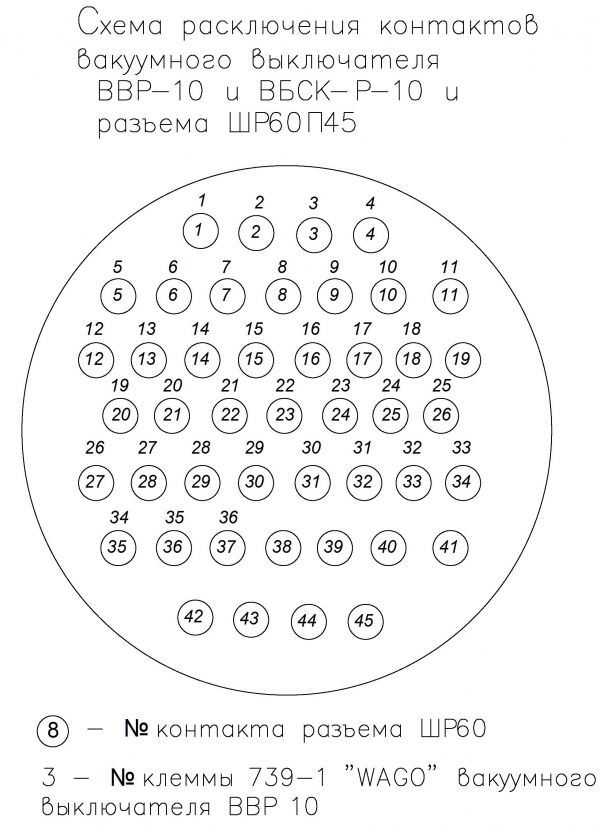

Отходящий жгут с разъемом ШР60П45 для выключателей серий ВВР-10.

Разъем ШР60П45ЭШ2 - 45-контактная негерметичная кабельная розетка серии ШР с прямым патрубком для экранированного кабеля. Розетка имеет проходной диаметр 64 мм. Обеспечивает соединение 45 контактов: 25 контактов - Ø1,5 мм, 20 контактов - Ø2,5 мм, с рабочей токовой нагрузкой на каждый контакт до 20 А и 35 А соответственно и до 515 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъём ШР60П45ЭШ2 относится к группе цилиндрических низкочастотных низковольтных разъёмов.

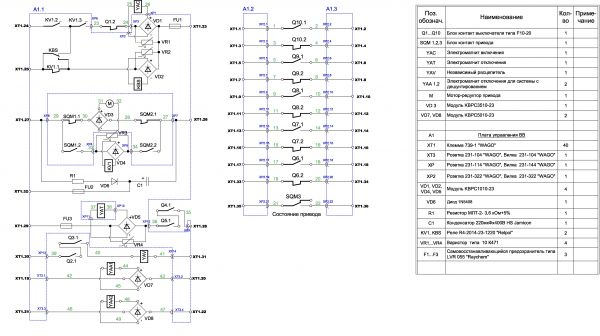

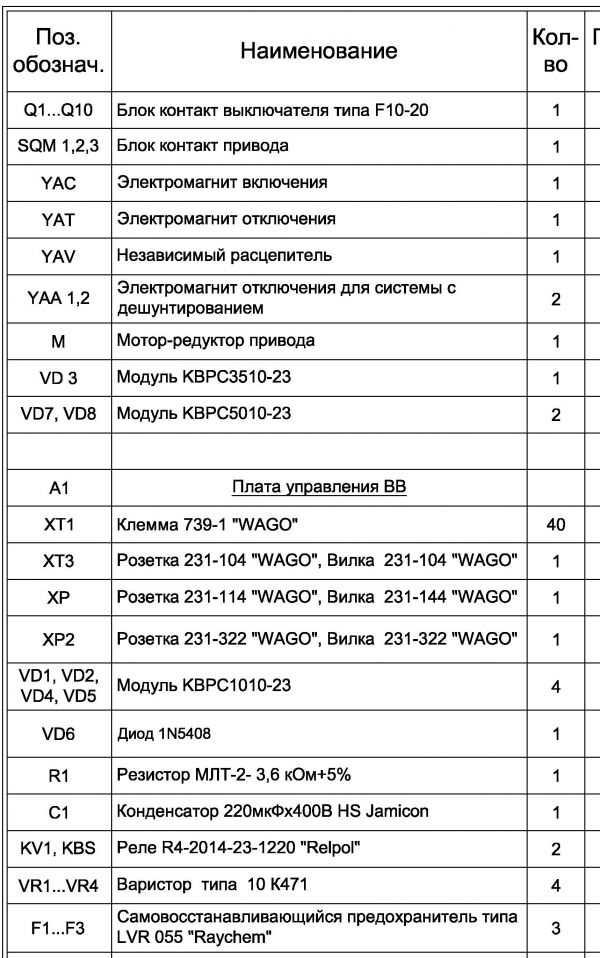

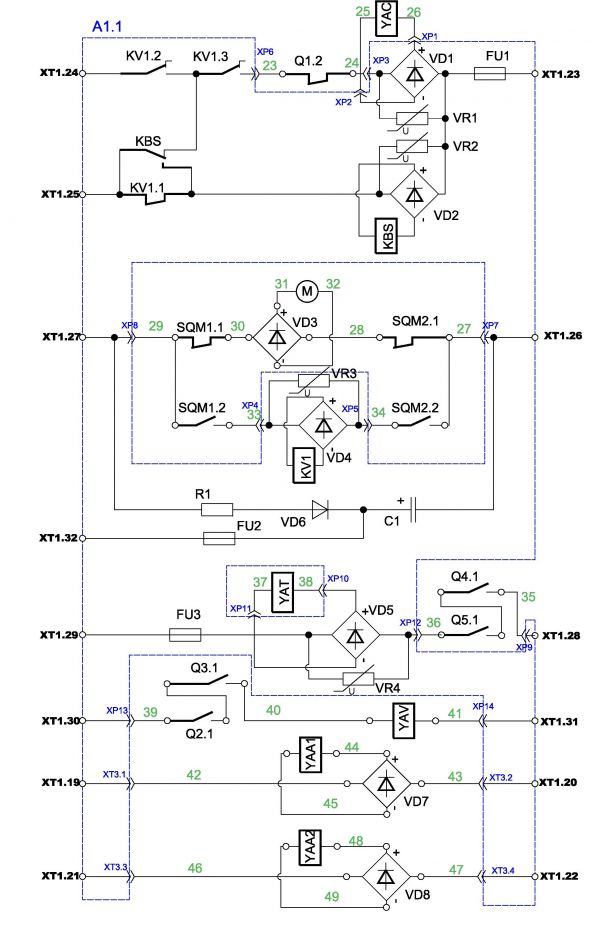

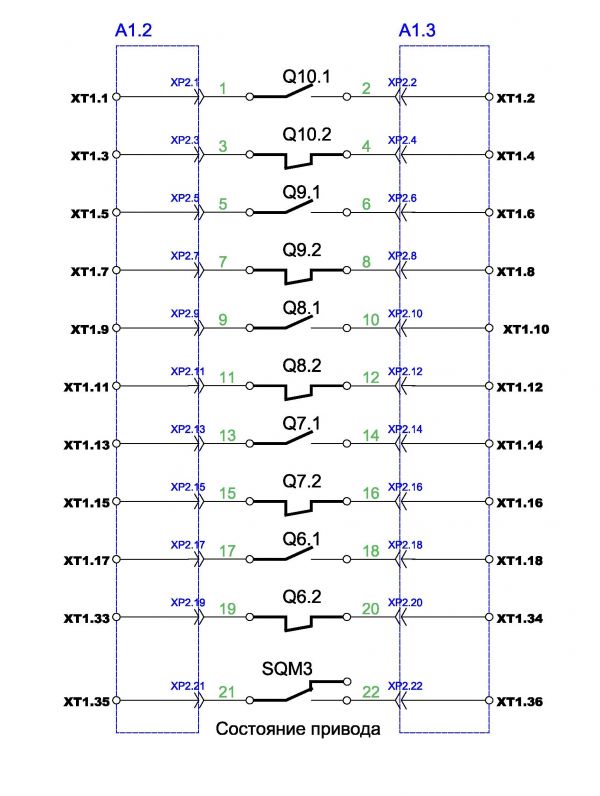

СХЕМА ВАКУУМНОГО ВЫКЛЮЧАТЕЛЯ ВВР

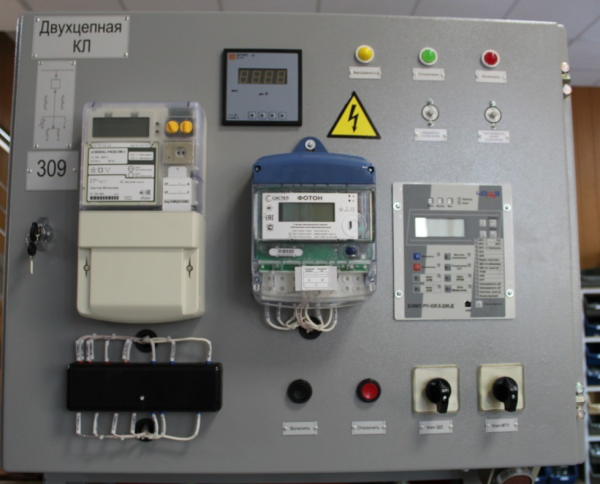

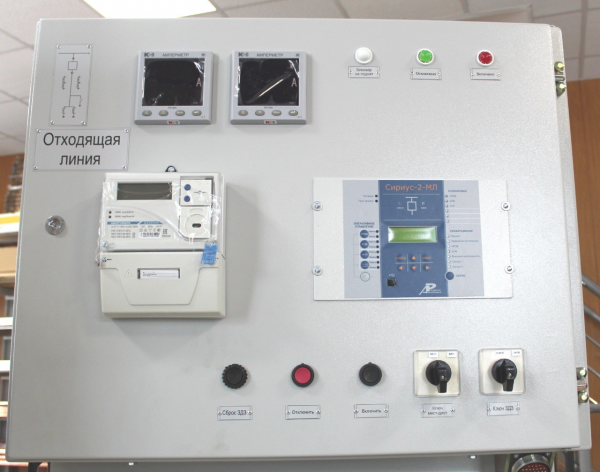

Вид релейного шкафа:

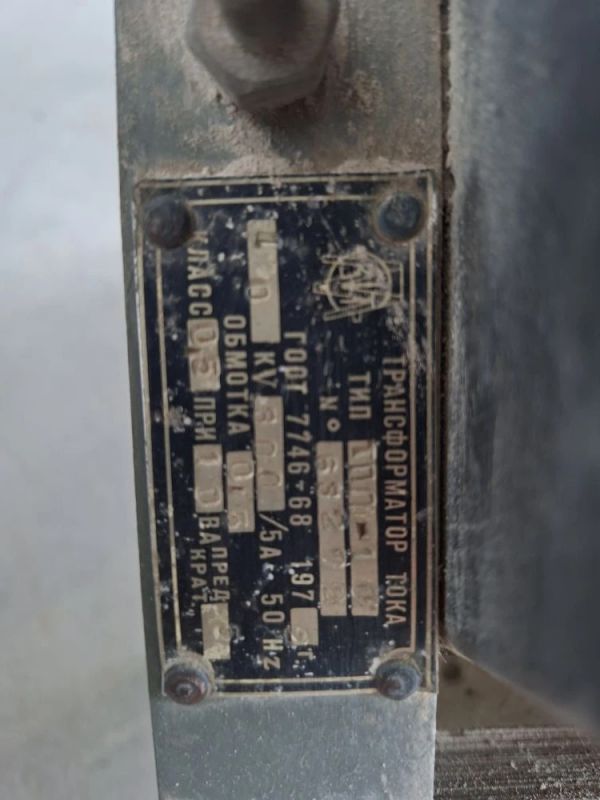

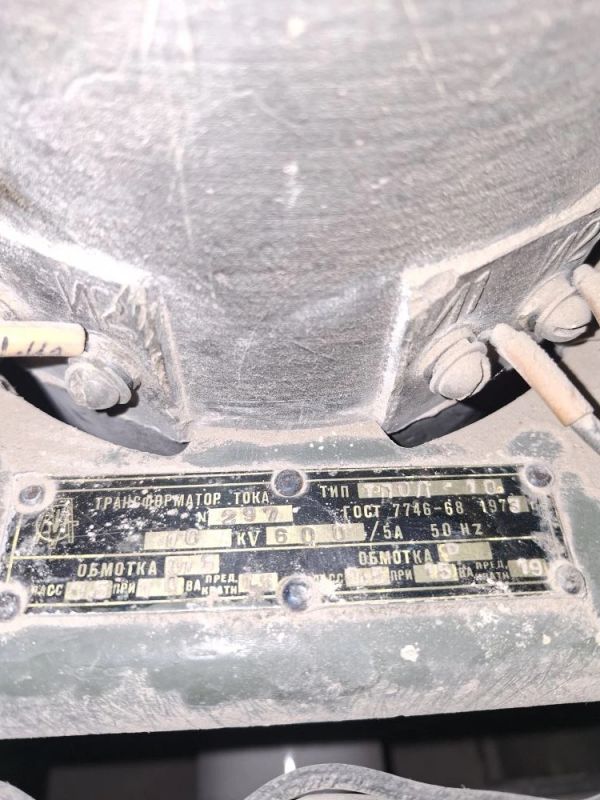

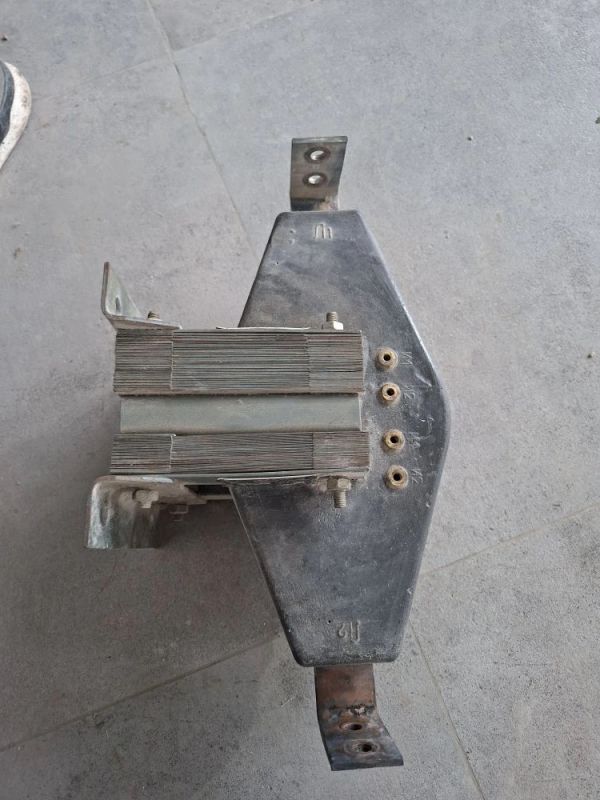

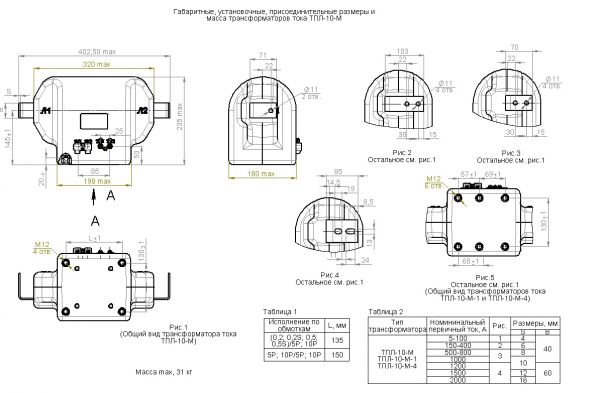

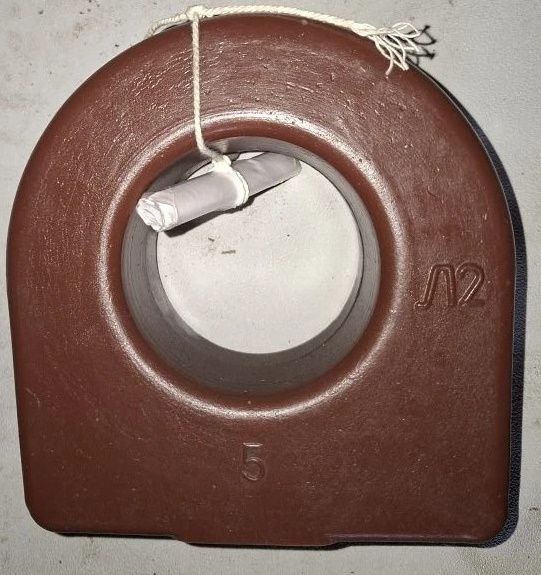

Комплект существующих трансформаторов тока:

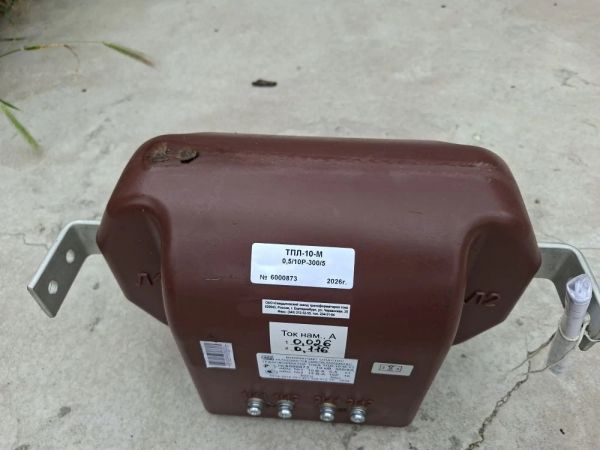

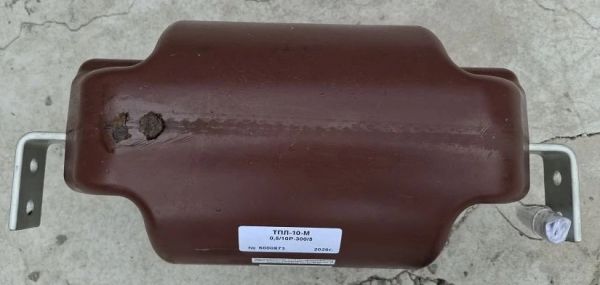

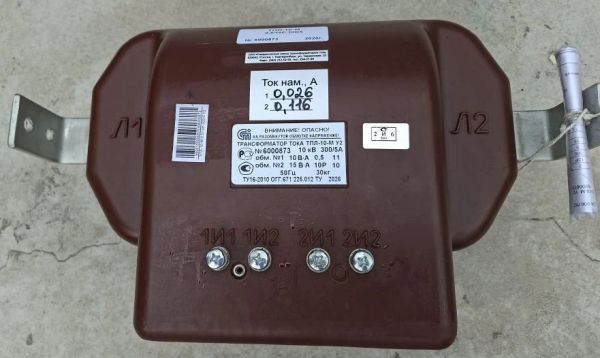

ТПЛ-10-М-0,5/10Р-300/5 У2,

ТПЛ-10-М-0,5/10Р-75/5 У2

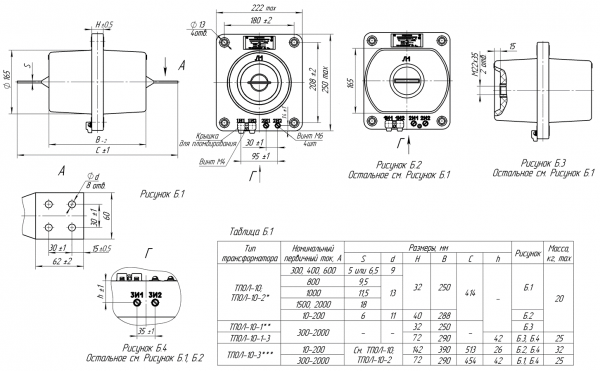

ТПОЛ-10-0,5S/10Р-600/5 У3  для вводных ячеек КРУ 2-10

Класс напряжения, кВ: 10

Климатическое исполнение: УХЛ2;

Номинальный первичный ток, А: 10-3000

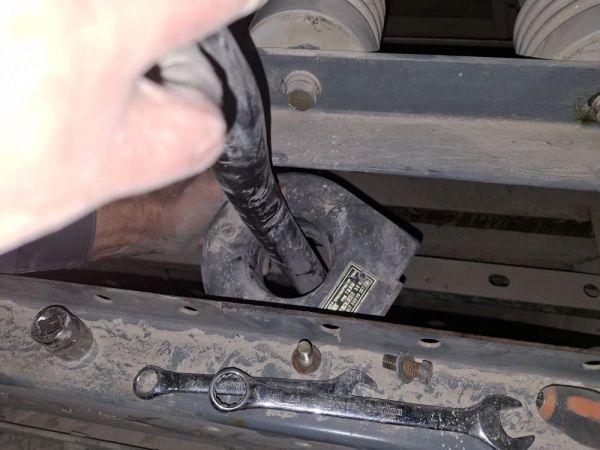

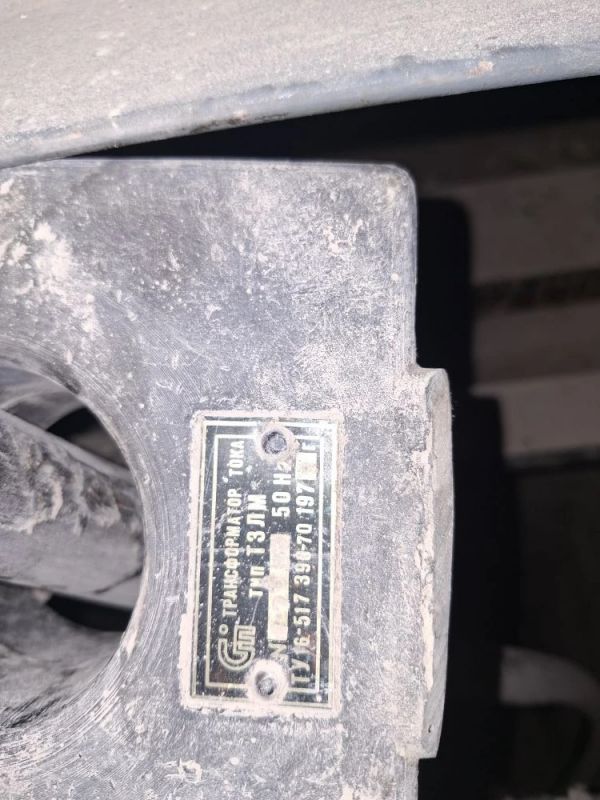

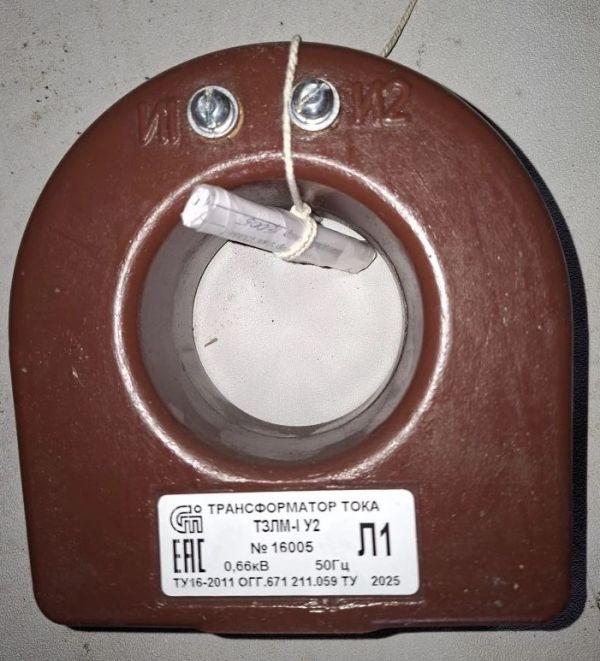

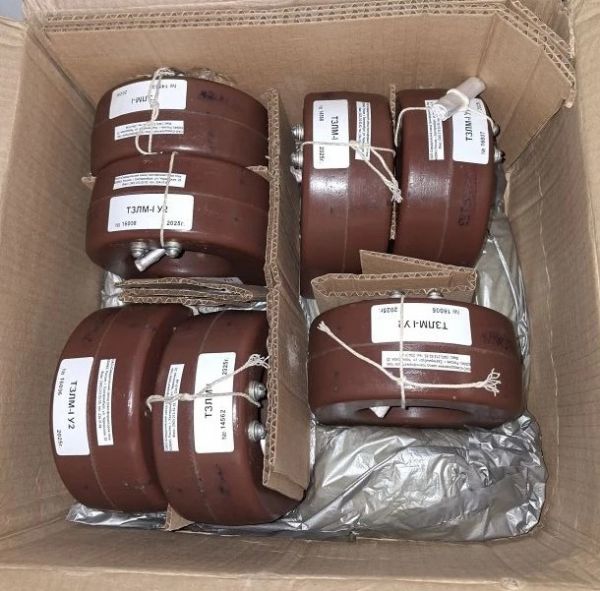

 Существующий трансформатор тока нулевой последовательности.

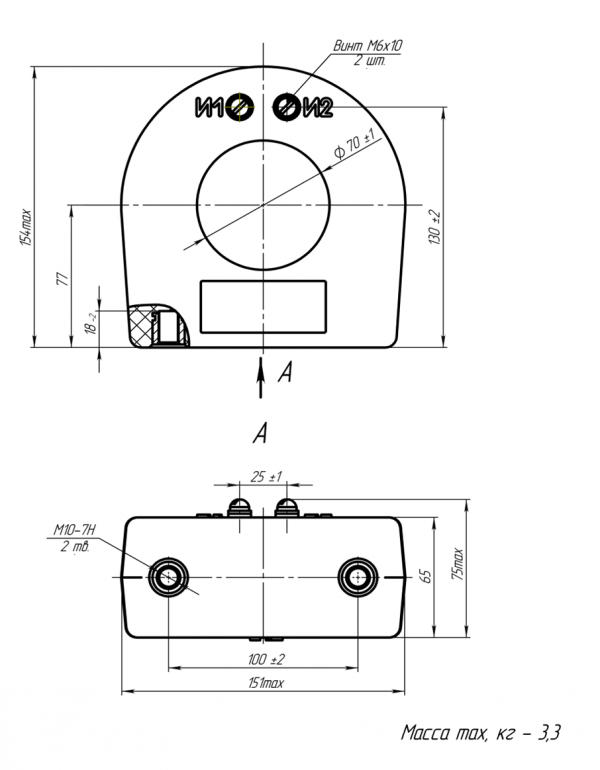

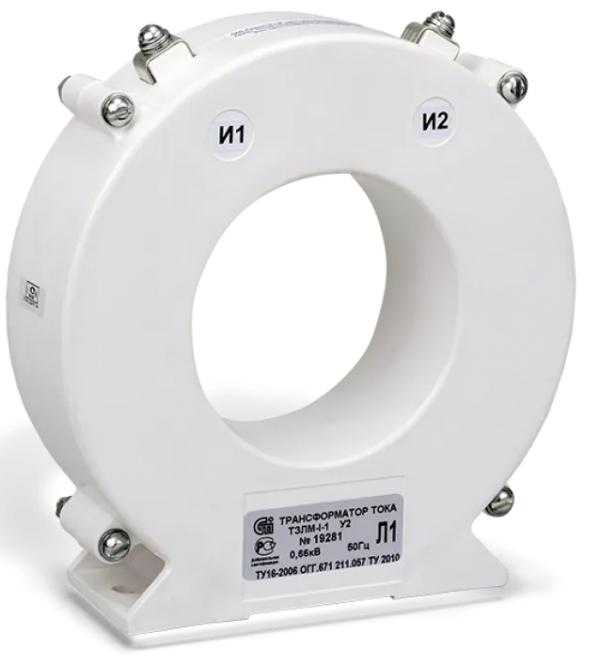

Трансформаторы тока ТЗЛМ-1-1

Трансформаторы устанавливаются на кабель диаметром до 100 мм.

Трансформаторы изготавливаются в исполнении «У» или «Т» категории 2 по ГОСТ 15150.

Трансформаторы тока нулевой последовательности могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Рабочее положение - любое.

ТУ16-2011 ОГГ.671 211.059 ТУ

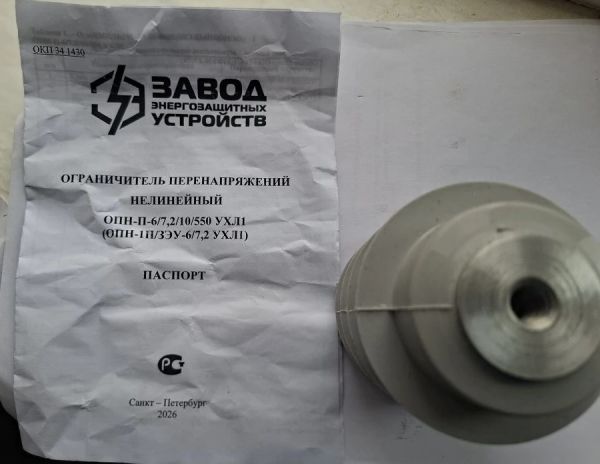

Комплект ОПН-П - 6/7.2

Расшифровка маркировки (обозначения) ОПНп-6/7,2/10/550 УХЛ1:

ОПН-П - Ограничитель Перенапряжений Нелинейный в Полимерном корпусе.

6 - Класс напряжения сети, кВ.

7,2 - Наибольшее длительно допустимое рабочее напряжение Uнро, кВ.

10 - Номинальный разрядный ток, кА.

550 - Ток пропускной способности ОПН, А.(Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А)

УХЛ1 - Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ - умеренный холодный климат, 1 - для эксплуатации на открытом воздухе.

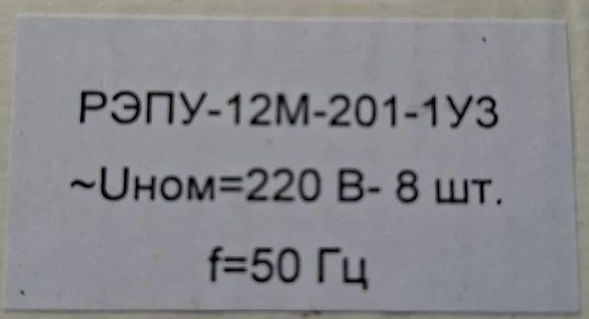

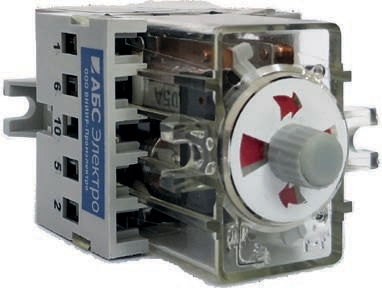

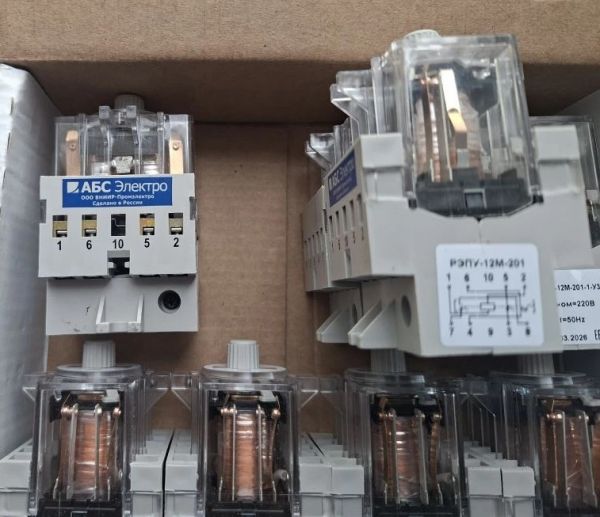

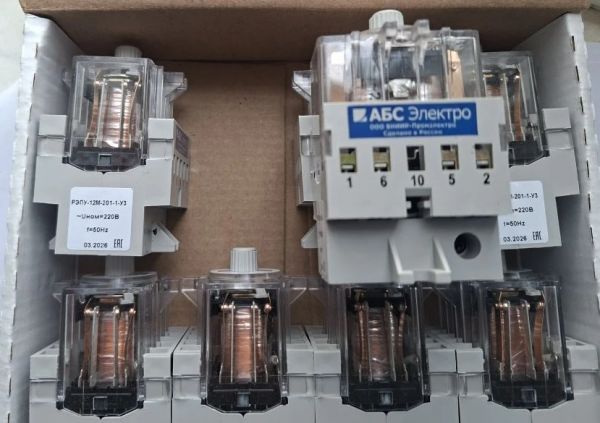

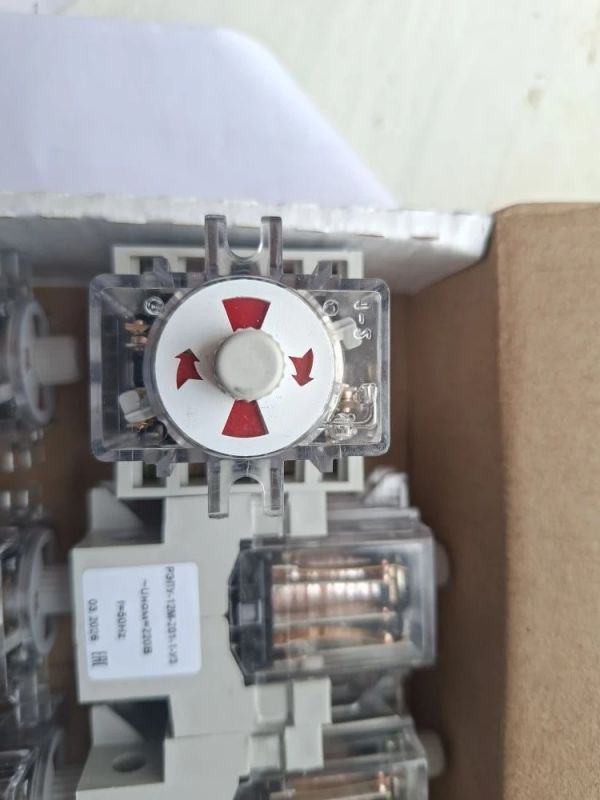

Реле электромагнитные промежуточно-указательные серии РЭПУ-12М постоянного и переменного тока частоты 50 и 60 Гц изготавливаются для поставок на территории РФ и для экспорта.

Реле предназначены для применения в устройствах защиты, автоматики, управления и сигнализации. Виды климатического исполнения УЗ и ТЗ. Реле климатического исполнения УЗ пригодно для климатического исполнения УХЛ4.

Реле соответствуют ТУ 3425-059-00216823-99. Срок службы - 15 лет.

ВНИИР-Промэлектро - ведущий производитель низковольтной, коммутационной аппаратуры для объектов энергетики

Условия эксплуатации:

• Температура окружающего воздуха - от - 45 до 55 °С;
• Относительная влажность до 98 % при температуре не более 35 °С;
• Реле сейсмостойки при воздействии ускорения Зg в диапазоне частот от 5 до 15 Гц;
• Рабочее положение в пространстве: произвольное.

Степень защиты реле по корпусу IP40, по выводам - IP00 по ГОСТ 14254.
