Подстанция 2КТП-1000кВА с ТМГ 1000кВА для ЖК ТЕТРИС

Подстанции трансформаторные комплектные КТП-ЭМС  мощностью от 25 до 2500 кВА в металлической оболочке на напряжение 6(10) кВ, являются подстанциями наружной установки и предназначены для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6(10) кВ, преобразования и распределения на напряжении 0,4 кВ

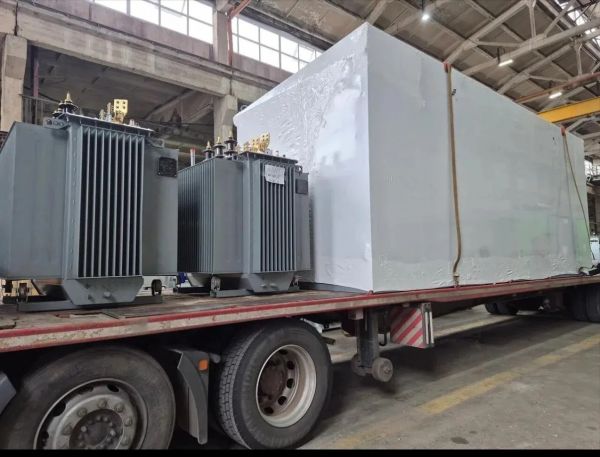

Доставка КТП в тенте для защиты от грязи:

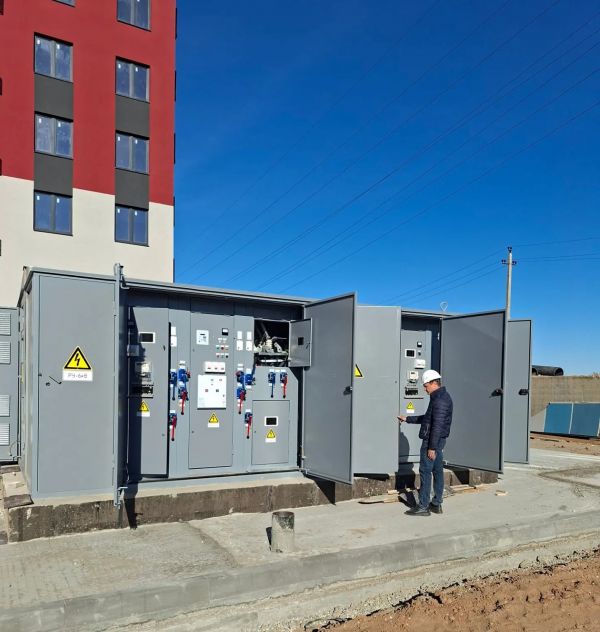

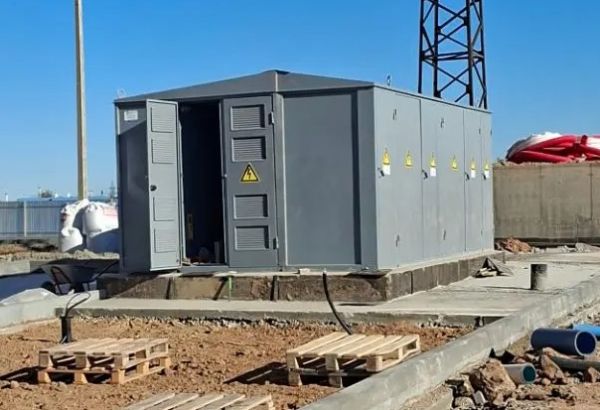

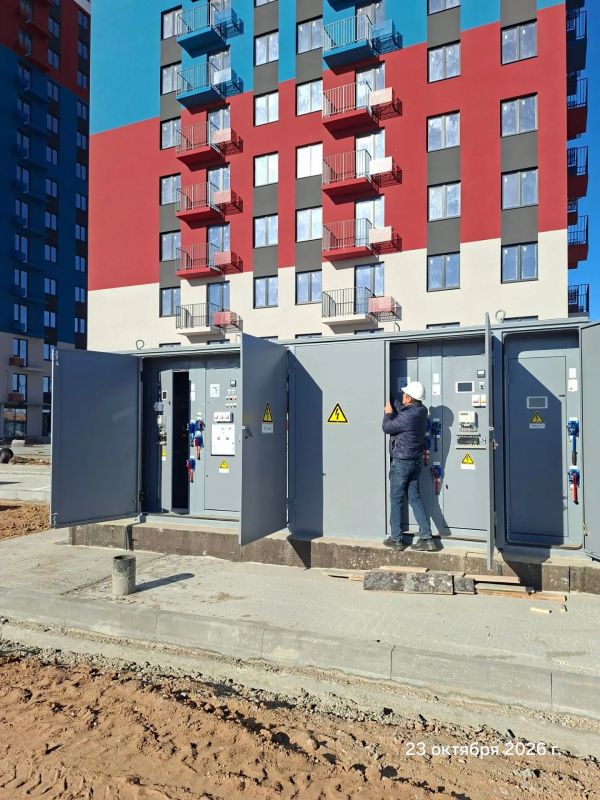

Вид на объекте в центре ЖК.  RAL в цвет строящихся домов.

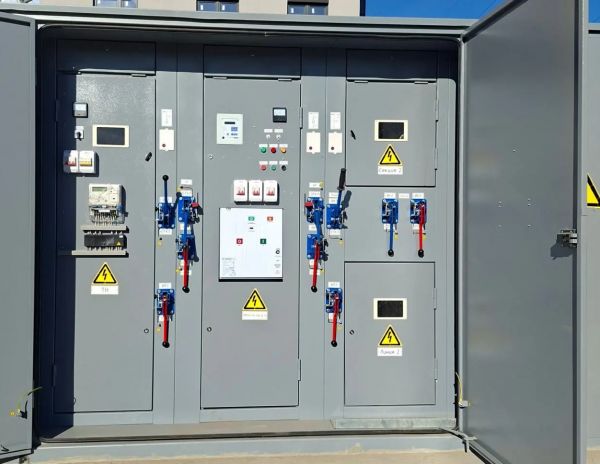

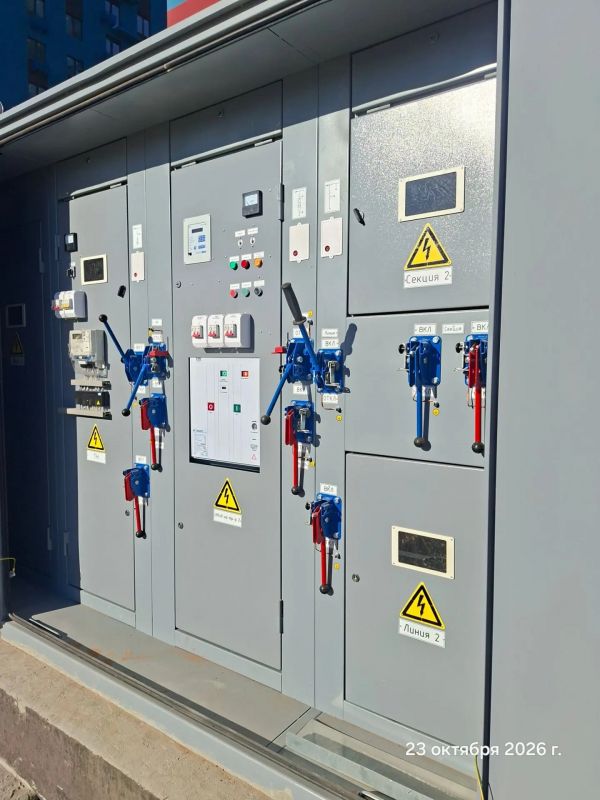

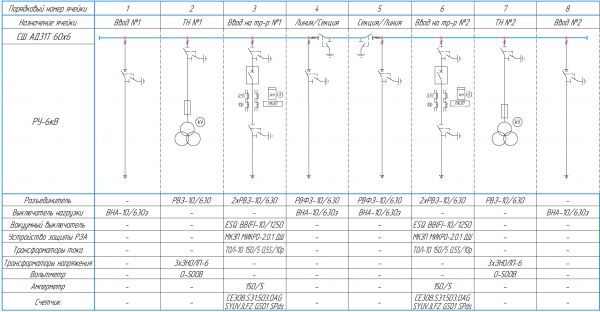

УВН 6кВ выполнен по проходной схеме со  счетчиками учета электроэнергии.

Релейная защита выполнена на базе блоков МКЗП МИКРО-2.0.1 ДШ   с дешунтированием.

Счетчики учета электроэнергии на стороне 6кВ - CE308.S31.503.OAGSYUVJLFZ GS01 SPds

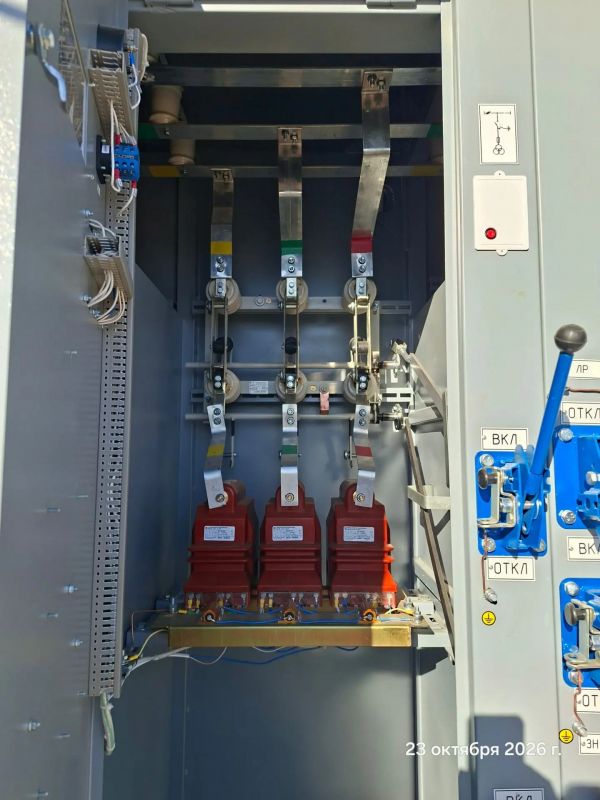

 Трансформаторы напряжения - 3xЗНОЛП-6 влючаемых через РВЗ.

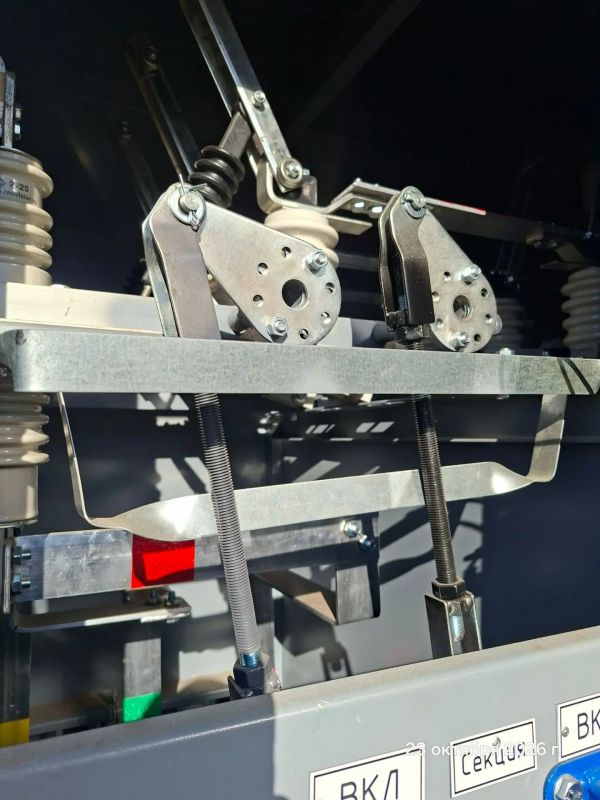

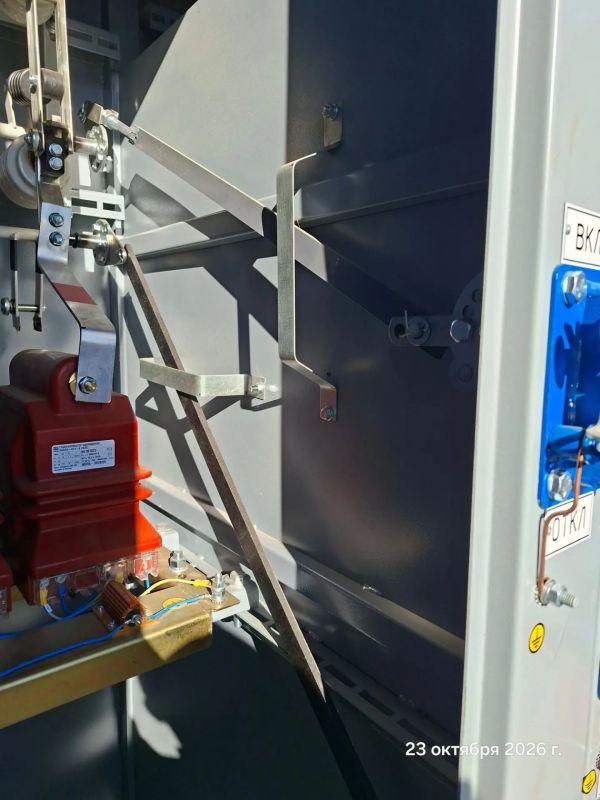

На всех тягах приводов РВЗ,РФВЗ,ВНА установленны тягоуловители.

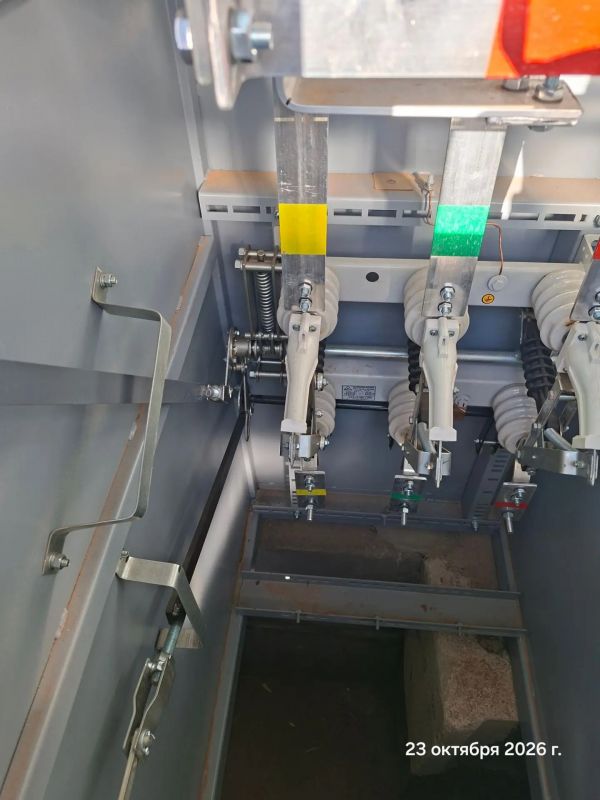

Тягоуловители секционных разъеденителей.

Выключатель нагрузки ВНА без предохранителей отходящей линии проходной схемы в секционной ячейке.

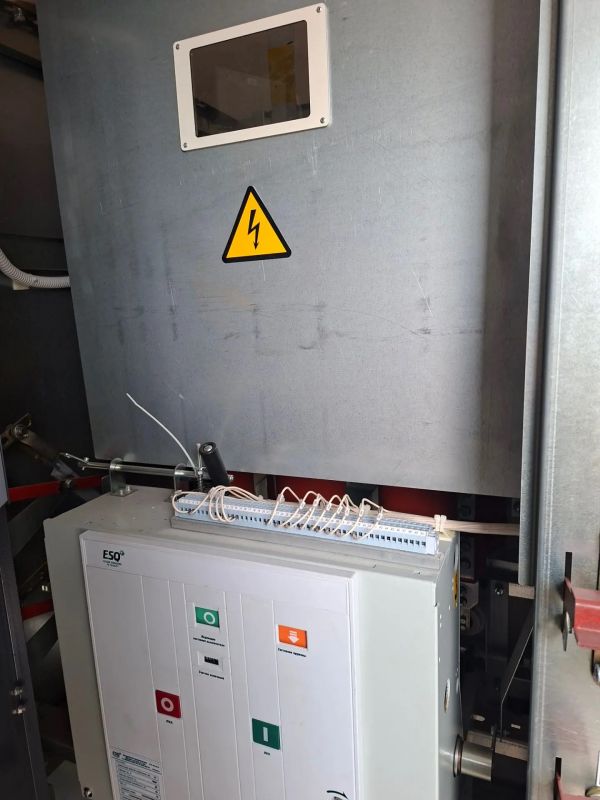

На линии к силовому трансформатору установлн вакуумный выключатель с пружинно-моторным приводом.

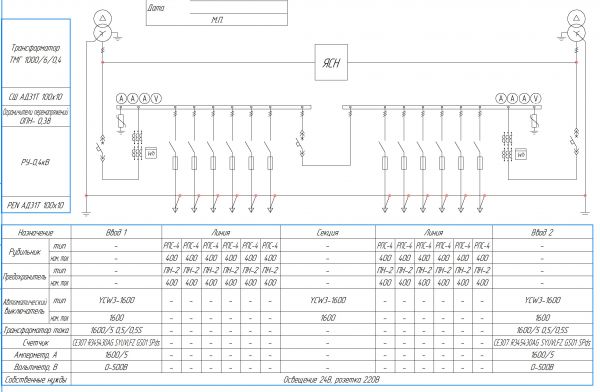

РУНН 0,4кВ выпонено согласно однолинейной схемы:

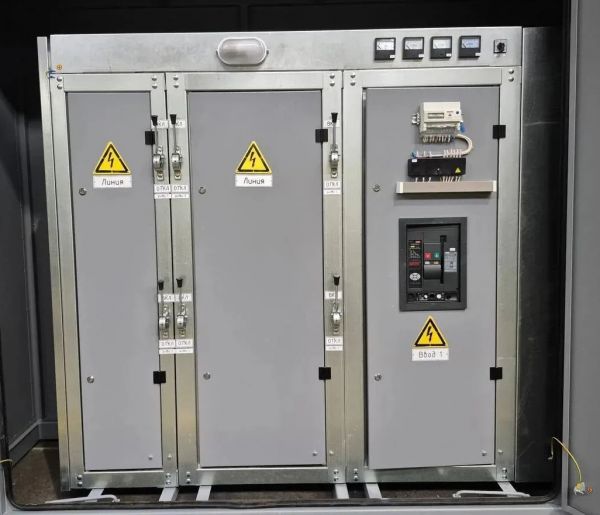

РУНН 0,4кВ выполнено на базе полноценных ЩО-70 из оцинкованной стали.

ВОЗДУШНЫЕ АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ CNC ELECTRIC.

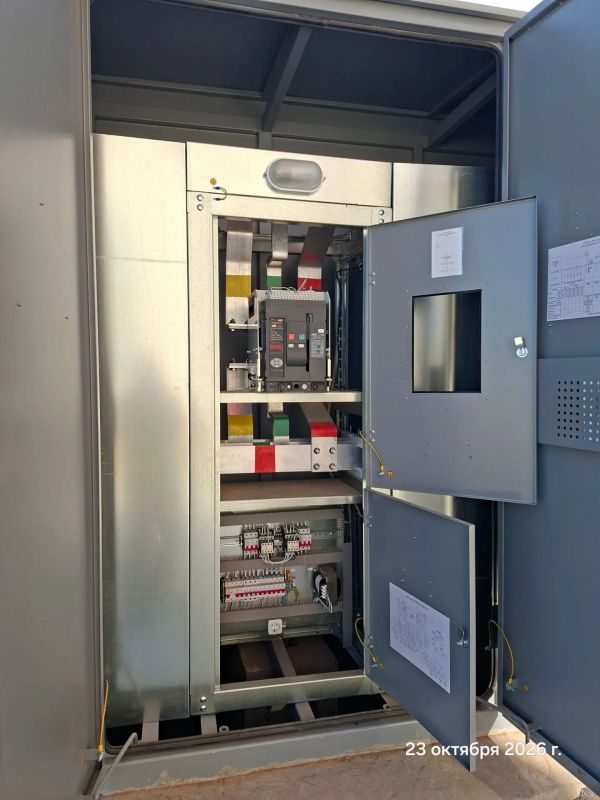

На вводах секции 1 и секции 2 установленны промышленные воздушные автоматические выключатели.

Гарантия на ВА составляет 5лет.

https://cncrussia.com/images/data/gallery/8865_165_Catalog-B2.pdf

  Отходящие линии на рубильниках РПС-4 с предохранителями.

Учет на стороне 0,4кВ выполнен счетчиками CE307 R34543OAG SYUVLFZ GS01 SPds

Секционный воздушный автоматический выключатель.и щит ЩСН.

С

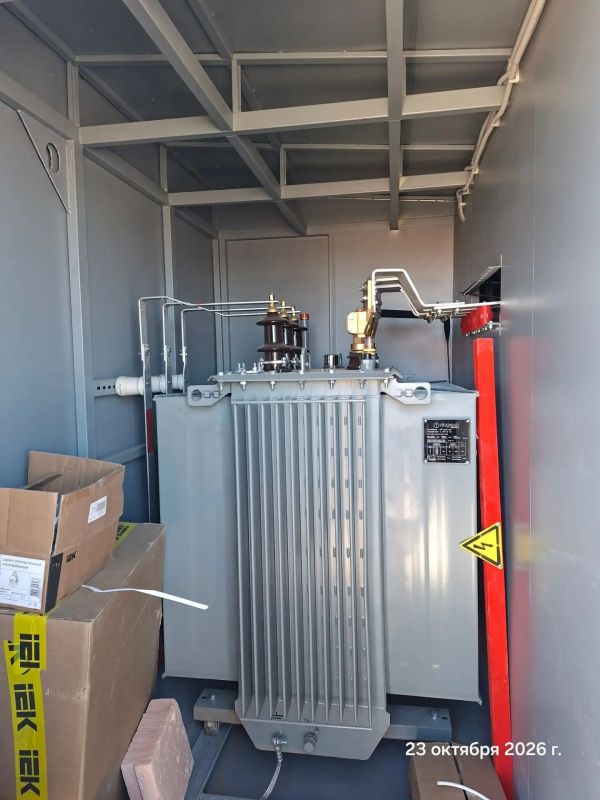

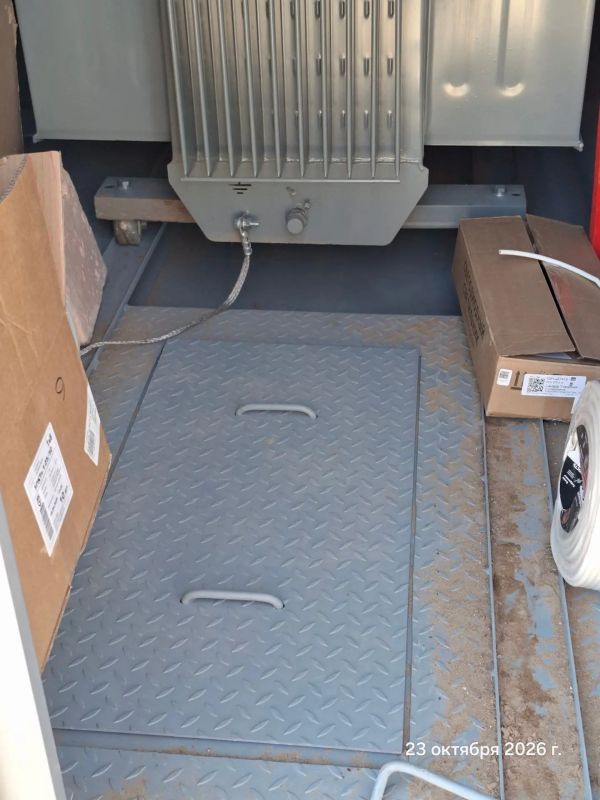

Отсек силовых распределительных трансформаторов. Ошиновка - аллюминий.

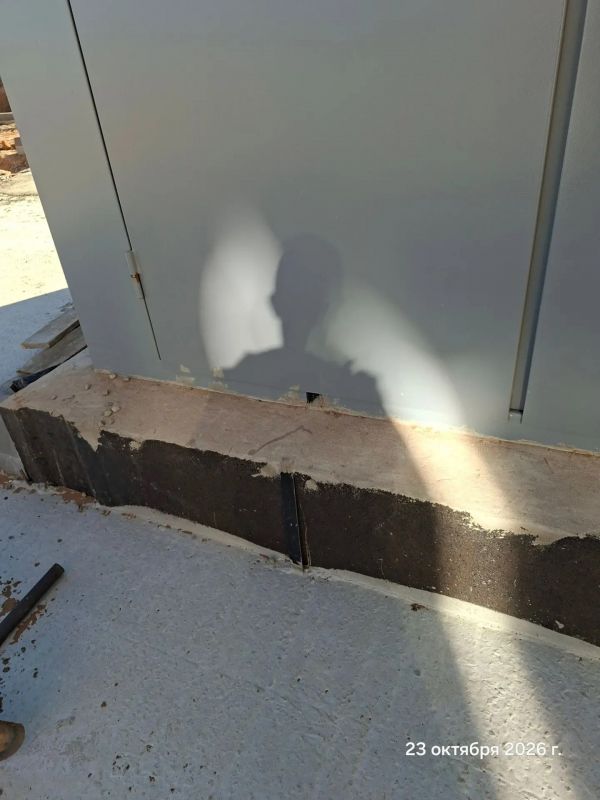

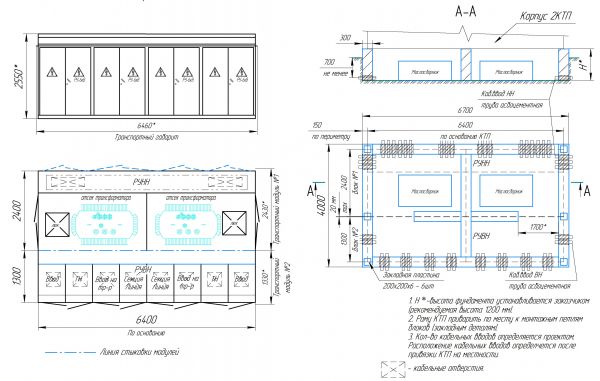

Фундамент:

-

-Компоновочные решения предусматривают варианты расположения оборудования КТП без коридора обслуживания. По отдельному ТЗ заказчика возможно изготовление КТП с дополнительным коридором обслуживания.
