Проект 2БКТП 2500кВА и 1600кВА с ТМГ поставка с ПНР ЖК РАЗУМ - БОЕВАЯ

Проект 2БКТП 2500кВА и 1600кВА с ТМГ поставка с ПНР ЖК РАЗУМ - БОЕВАЯ Комплектные трансформаторные подстанции наружной установки мощностью от 25 до 3200 кВА блочного исполнения (в бетонном корпусе)
Купить
+7 (961) 816-00-19

Предприятие-изготовитель трансформаторных подстанций ООО "Энергомашсервис"непрерывно работает над усовершенствованием изделия и оставляет за собой право вносить изменения в конструкцию и электрические схемы, улучшающие технические и эксплуатационные параметры подстанции.

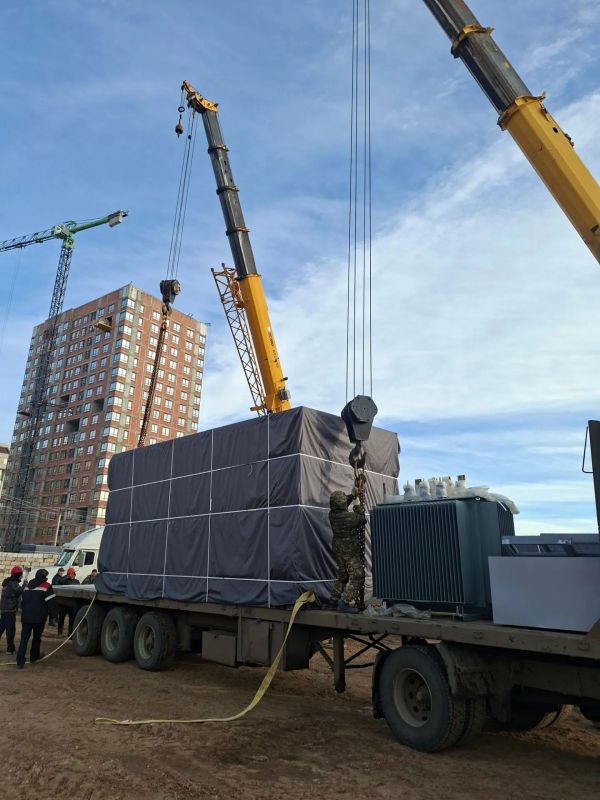

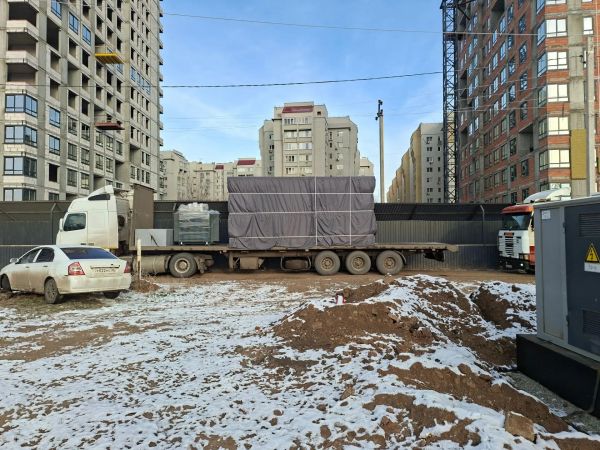

Доставка низкорамными тралами по одному бетонному блоку с оборудованием внутри:

Каждый блок упакован в тент для защиты от грязи при транспортировке:

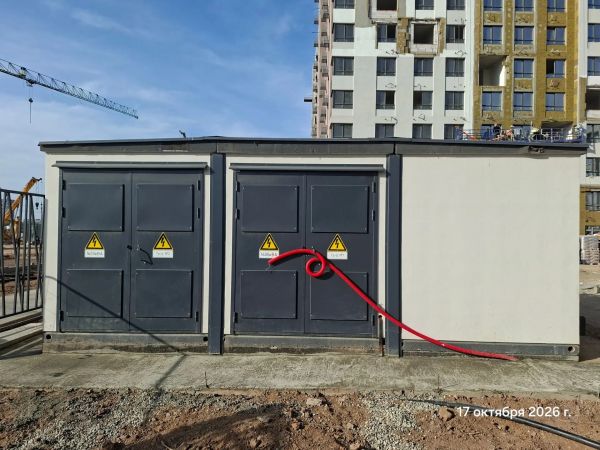

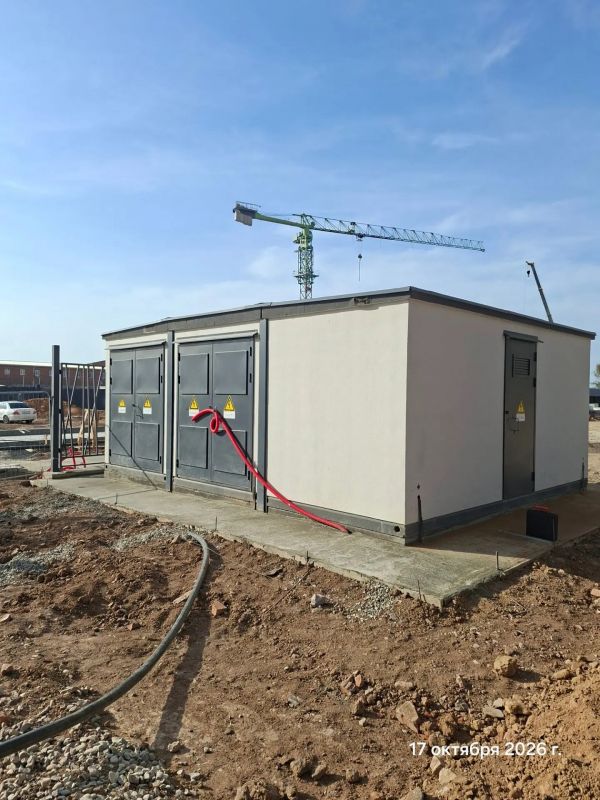

Вид после монтажа:

Вид с отмостком:

При эксплуатации и техническом обслуживании БКТП необходимо руководствоваться указаниями и требованиями:

  • - Правила по охране труда при эксплуатации электро- установок.
  • - Правила технической эксплуатации электроустановок потребителей.
  • - Правила устройства электроустановок. - ГОСТ 12.2.007.0-75
  •  - "Изделия электротехнические. Общие требования электробезопасности".
  •  - ГОСТ 12.2.007.4-75 - "Шкафы комплектных распределительных устройств и комплектных трансформаторных подстанций.Требования безопасности".
  • - ГОСТ12.1.030 -81 - "Электробезопасность. Защитное заземление, зануление".

                              ОДНОЛИНЕЙНАЯ СХЕМА РУ-6кВА



Однолинейная схема РУНН 0,4кВ.1 и 2 секции:

2БКТП соответствует требованиям ГОСТ14695-80 и ТУ27.11.4-002-39328633-2024.

  • Климатическое исполнение и категория размещения У1  для эксплуатации на открытом воздухе в умеренном климате по ГОСТ 15150-69.
  • БКТП предназначена для работы в следующих условиях: -   интервал температур от минус 40°С до плюс 45°С; - по условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000 м над уровнем моря; -
  • окружающая среда не взрыво- и пожароопасная, не содержащая токоведущей пыли, химически активных газов и испарений в концентрациях, разрушающих металл, изоляцию и покрытие подстанции БКТП не предназначена для работы в условиях тряски и вибрации.

                                                                      СХЕМА ЯСН 2БКТП


                                                                     ГАБАРИТ 2БКТП-1600кВА

                                                     ПЛАН СОБСТВЕННЫХ НУЖД.

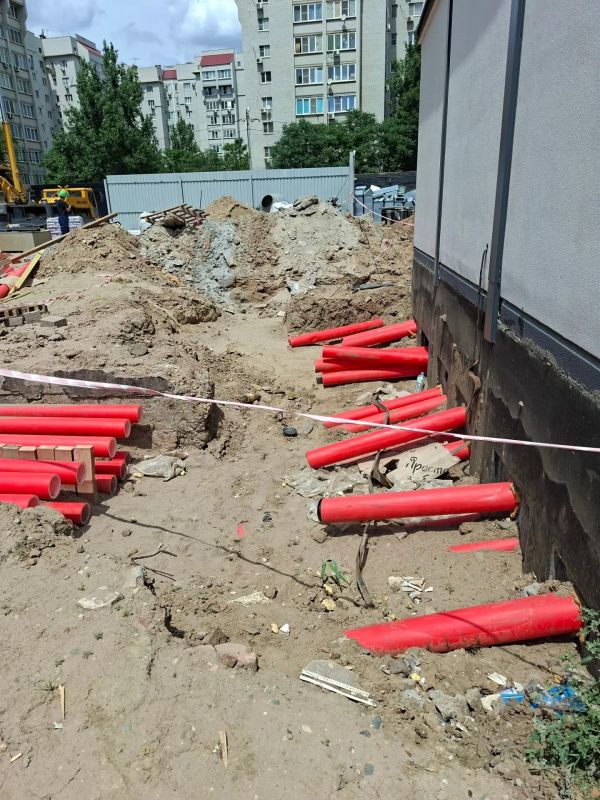

Ввод  и вывод силовых кабелей осуществляется через объемный приямок, имеющий в стенках прямоугольные кессоны по всему периметру с толщиной стенки 50 мм, через которые после их «вскрытия» осуществляется прокладка асбестоцементных труб или ПНД труб с последующей герметизацией ввода.

В полу БТП имеются отверстия для ввода кабелей, слива масла в маслосборник, а также люки со съемной металлической крышкой, обеспечивающий возможность доступа в объемный приямок.

В комплект поставки БКТП входят также металлические маслосборники, устанавливаемые в ОП в зоне трансформа-торных отсеков; металлические лестницы для спуска в ОП.

                                                        КАБЕЛЬНЫЙ ЖУРНАЛ 2БКТП-1600кВА.

                                                          ПЛАН ФУНДАМЕНТА 3х6м


                                                         КОНТУР ЗАЗЕМЛЕНИЯ 2БКТП-1600кВА.

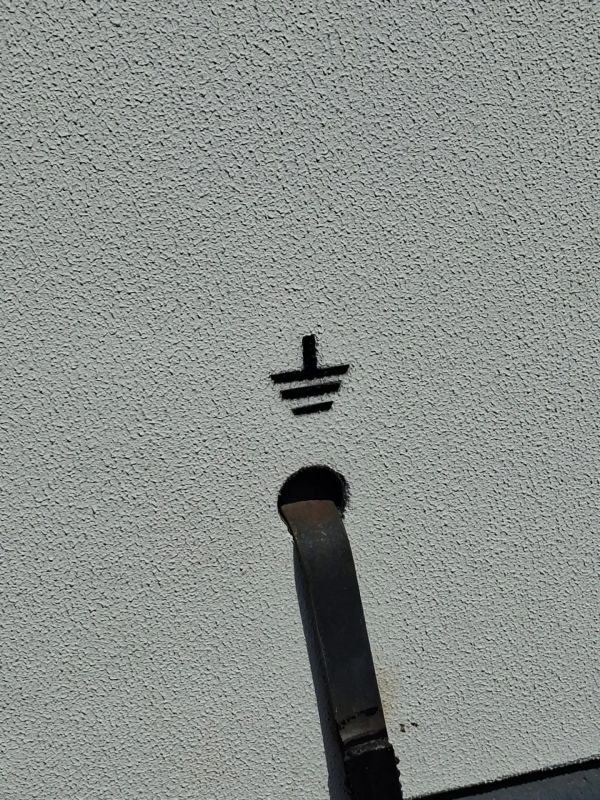

В БКТП выполнен внутренний контур заземления из стальной полосы 4х40 мм, предусмотрены выпуски стальной полосы для присоединения к наружному контуру заземления.


Специальных мер по молниезащите подстанции не требуется, так как металлическая арматура каркаса БКТП имеет жесткую металлическую связь с внутренним контуром заземления, что соответствует РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» Минэнерго РФ п.п.4.2.134 ПУЭ (7-е изд.)


                                                              СТРОПОВКА 2БКТП-1600кВА.

                                         МОНТАЖ ДОБОРНЫХ ЭЛЕМЕНТОВ 2БКТП-1600кВА.

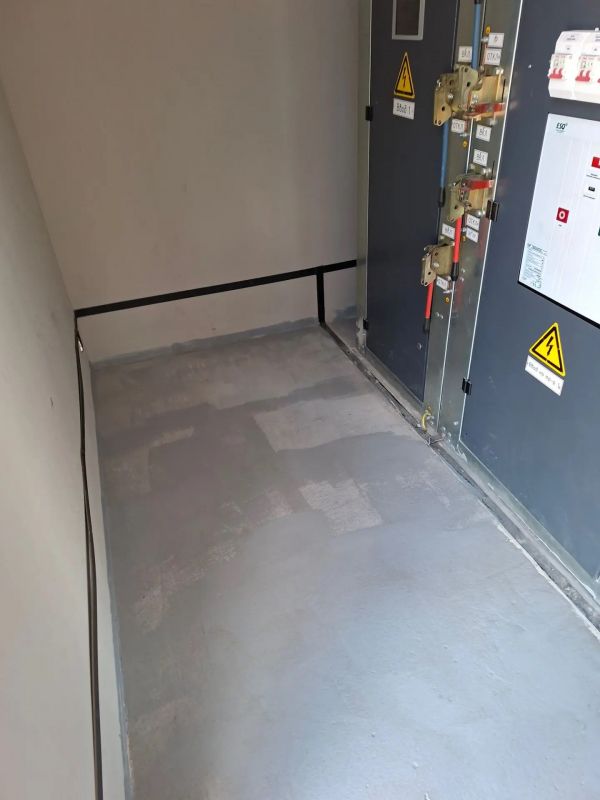

Отделка бетонных поверхностей БКТП производится путем нанесения штукатурной смеси, водно-дисперсионной краски с предварительным грунтованием. Полы покрываются краской исключающей образование цементной пыли. Кровля -водоизоляционный ковер выполнен из 2-х слоев рулонного гидроизоляционного материала. На внешние стены подземных блоков нанесено 2 слоя праймера битумного.

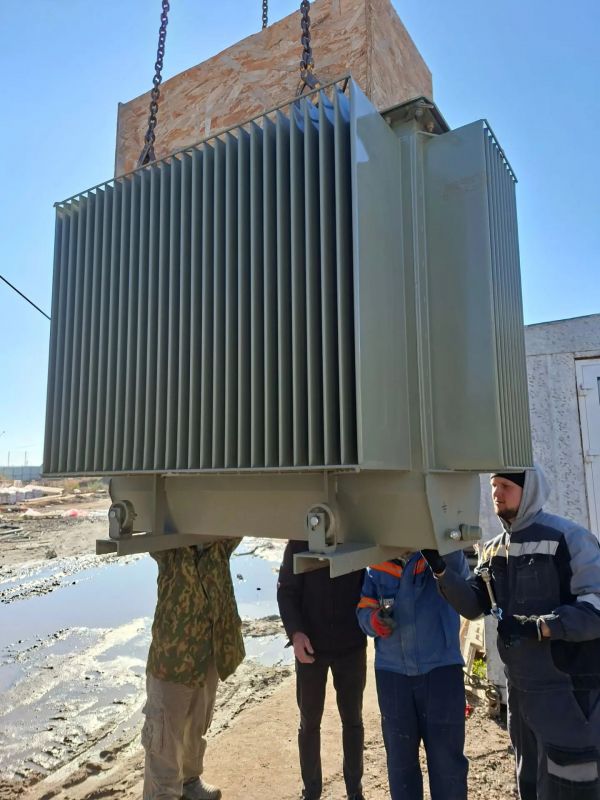

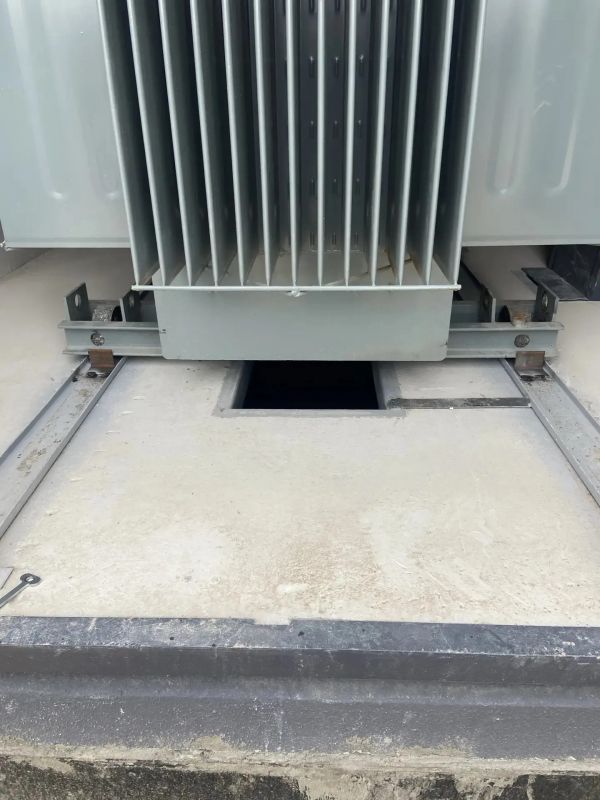

Установка или смена трансформатора производится через ворота блоков. Силовой трансформатор устанавливается на основание с направляющими, приваренными к полу отсека.

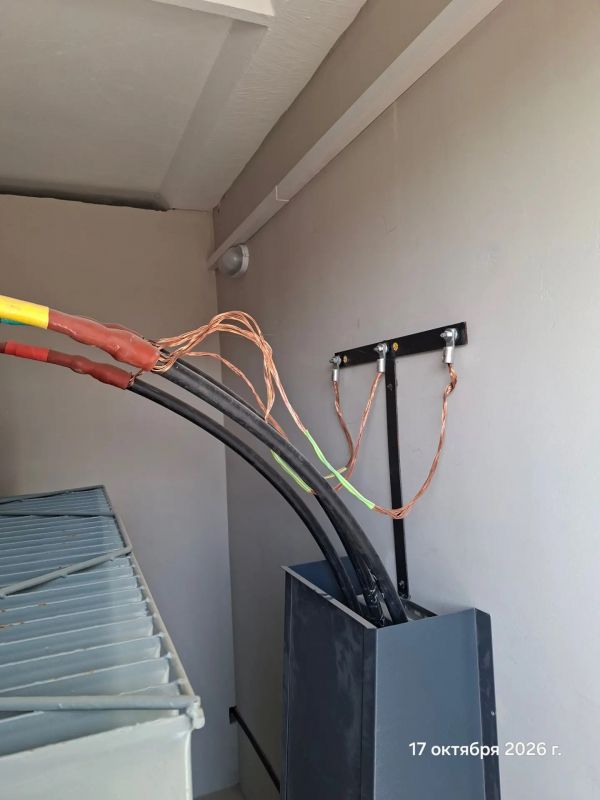

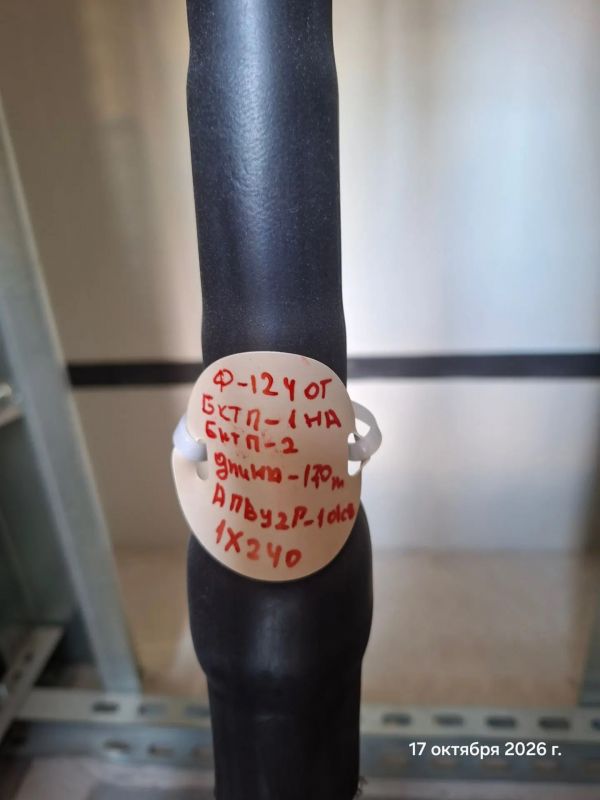

Перемычки между КСО и силовыми трансформаторами выполняются одножильным кабелем с изоляцией из сшитого полиэтилена.

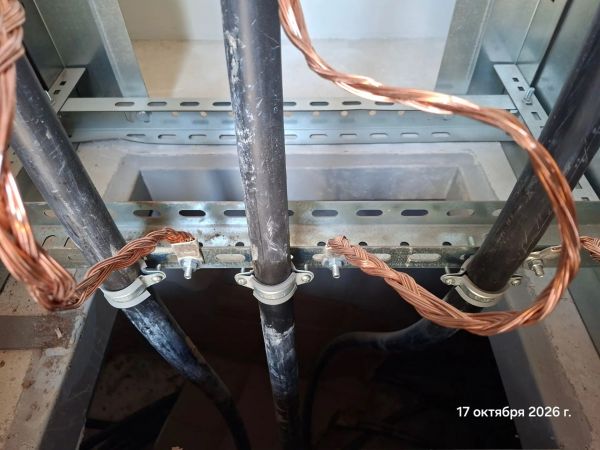

Кабель прокладывается в ОП с последующим вводом соответственно в ячейки КСО и в трансформаторный отсек до контактов силового трансформатора.

Участок высоковольтного кабеля, проходящий по стене трансформа- торного отсека, защищен металлическим кожухом.

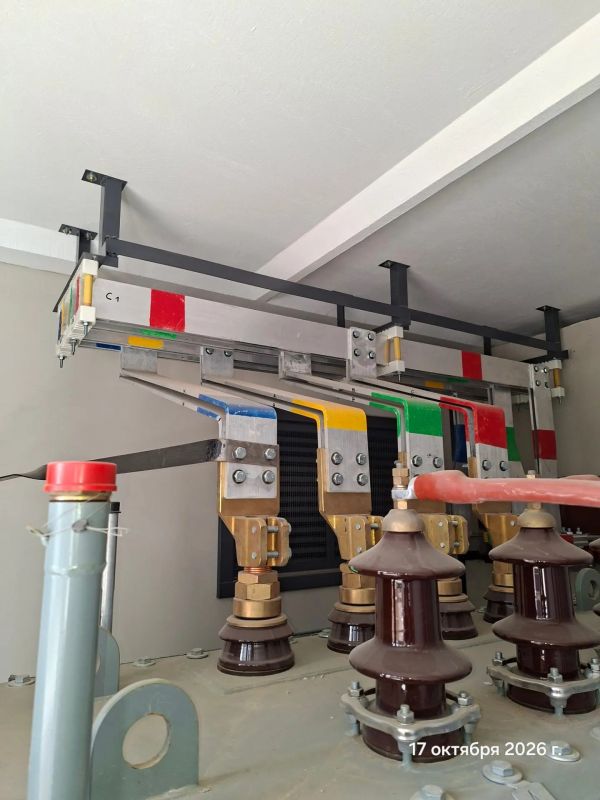

Ошиновка от трансформатора со стороны 0,4 кВ  до вводных панелей ГРЩ выполняется неизолированными шинами АД31Т сечением 100х10.

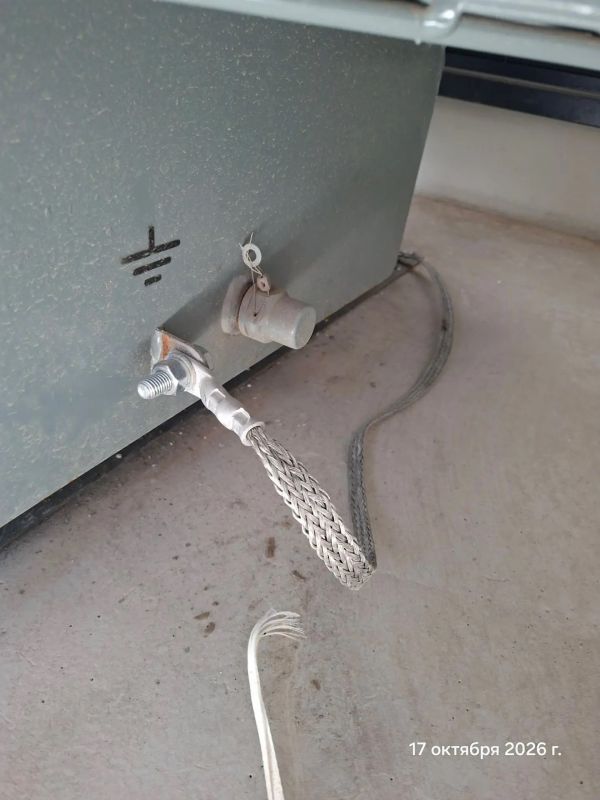

Заземление силового трансформатора гибкой луженой  медной шиной типа КОСА:

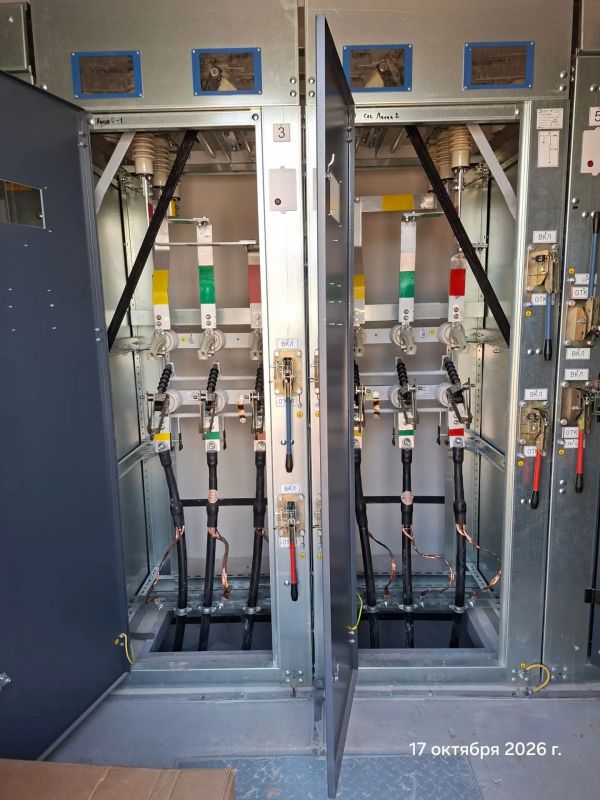

В БКТП в отсеках трансформаторов предусмотрена установка масляных силовых трансформаторов соответ- ствующей мощности.В РУ-10 кВ БКТП устанавливаются камеры КСО 393 с выключателями нагрузки, разъединителями, вакуумными выключателями, трансформаторами тока, ограничителями перенапряжений (согласно опросному листу).
КСО ЭМС изготовленны из оцинкованной стали:

Ячейки секционные выполнены на РВФЗ с проходными изоляторами и этих ячейках установленны выключатели нагрузки ВНА отходящих линий:

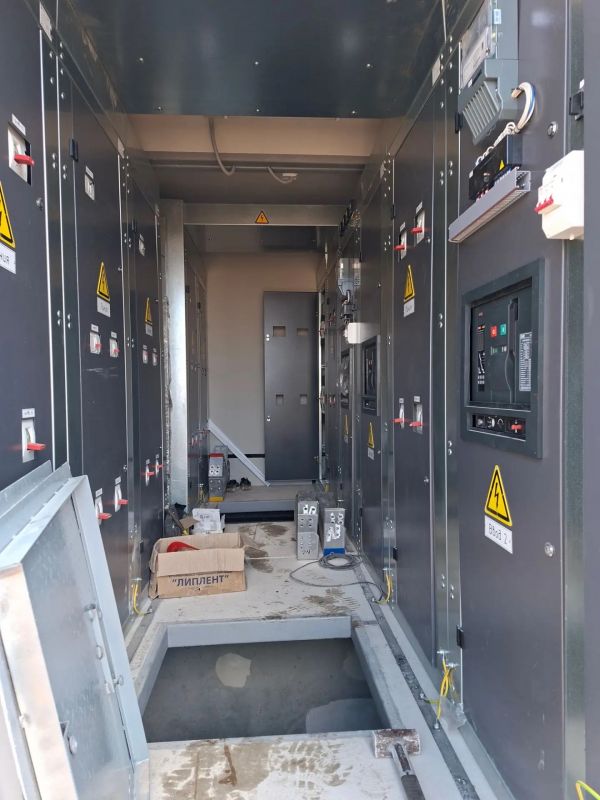

В РУ-0,4 кВ БКТП устанавливаются панели ЩО70 с выкатными автоматическими выключателями на вводах и на секции, с трансформаторами тока, счетчиками, приборами контроля тока и напряжения, с автоматическими выключателями на отходящих линиях  (согласно опросному листу).

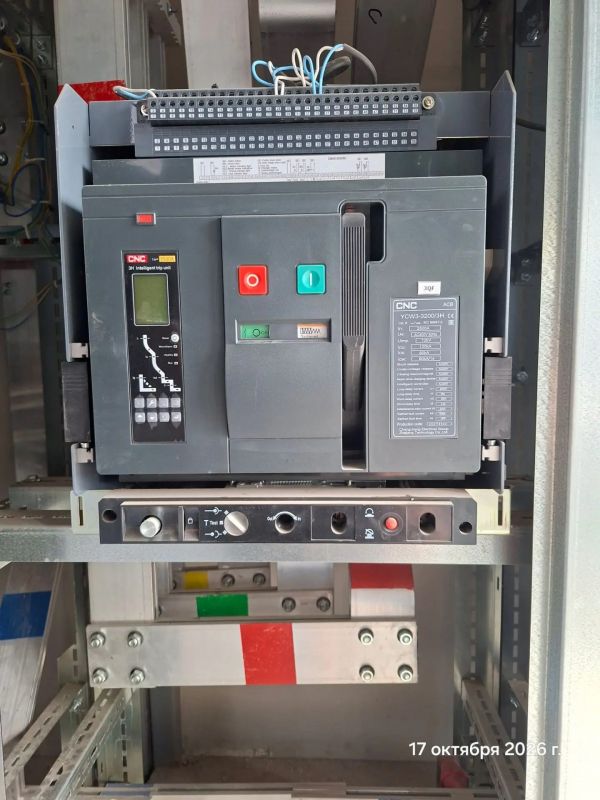

Выкатные автоматические выключатели на вводах и секции РУНН:

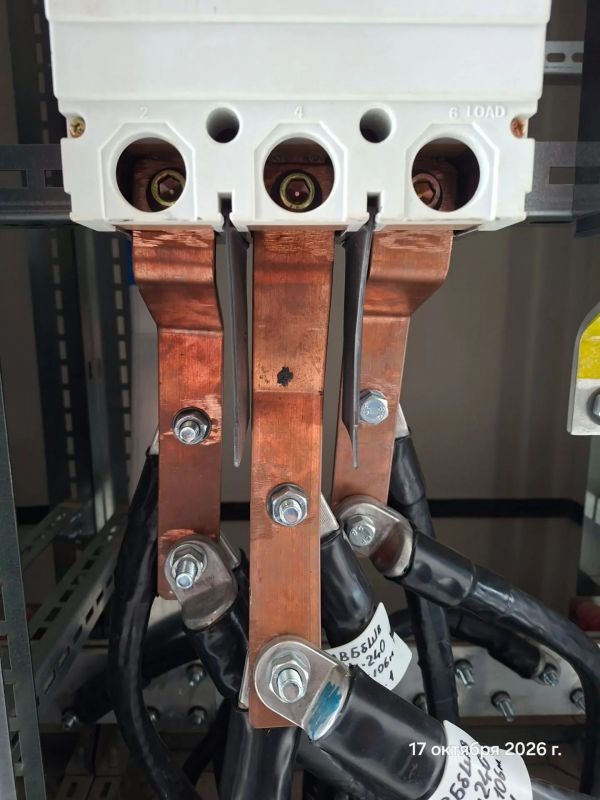

Автоматические выключатели 630А(стационарные) отходящих на ВРУ линии :

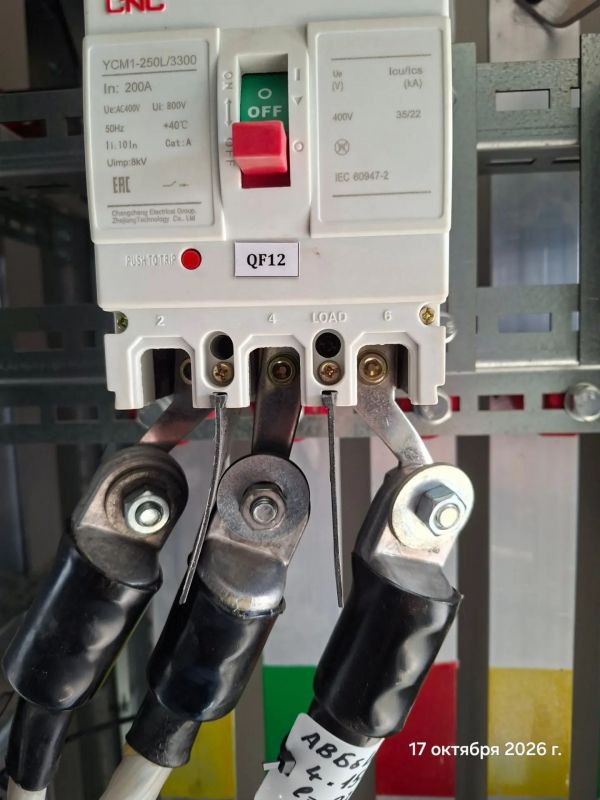

Автоматические выключатели 200А(стационарные) отходящих на ВРУ линии :



БКТП имеет следующие виды защиты: - защита силовых трансформаторов выполнена микро- процессорным устройством АТАТ-100; или МИКРО - защита от атмосферных перенапряжений выполнена ограничителями перенапряжений; - защита от перегрузки, коротких замыканий отходящих линий  выполнена автоматическими выключателями; - защита от перегрузок и токов короткого замыкания цепей собственных нужд подстанции выполнена автоматическими выключателями; - для защиты персонала в цепях розеток 220В применяются устройства защитного отключения с дифференциальным током 30мА.


БИТУМНЫЙ ПРАЙМЕР ДЛЯ КРЫШИ.



ПОЛУРУЛОНЫ СТЕКЛОИЗОЛА ДЛЯ НАПЛАВЛЕНИЯ НА КОНЕК крыши и СТЫКАХ БЛОКОВ.

ВВОДНАЯ ЯЧЕЙКА С ВНА.

2БКТП 1600кВА Общий вид.

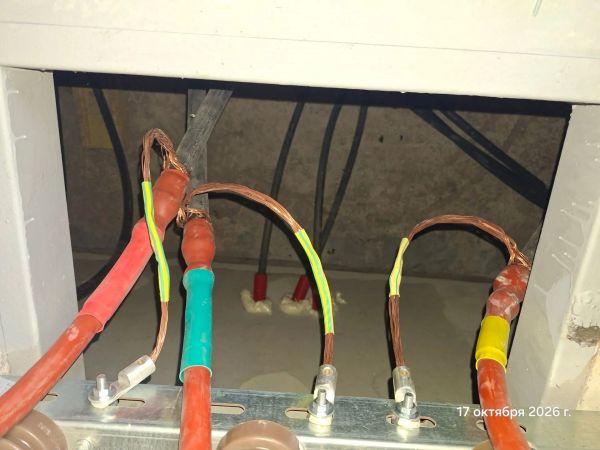

КАБЕЛЬНЫЕ ПЕРЕМЫЧКИ УВН с ТРАНСФОРМАТОРАМИ ТМГ 1600кВА

ПРОХОДНАЯ ОТХОДЯЩАЯ ЛИНИЯ.

Лицо, ответственное за техническое состояние и эксплуатацию БКТП, обязано обеспечить: - надежную, безопасную работу; - инструктирование и периодическую проверку знаний эксплуатационного персонала; -организацию и своевременное проведение регламентных работ; - наличие и свеовременную проверку защитных средств и противопожарного инвентаря; - своевременное предъявление установленным порядком рекламаций по качеству изготовления и монтажа БКТП.

ВНИМАНИЕ: Обслуживающий персонал должен помнить, что после исчезновения напряжения на подстанции напряжение может быть восстановлено без предупреждения, как при нормальной эксплуатации, так и в аварийных случаях. Поэтому при исчезновении напряжения запрещается производить какие-либо работы, касаться токоведущих частей, не обеспечив мер безопасности.Эксплуатация БКТП не требует постоянного присутствия обслуживающего персонала.
