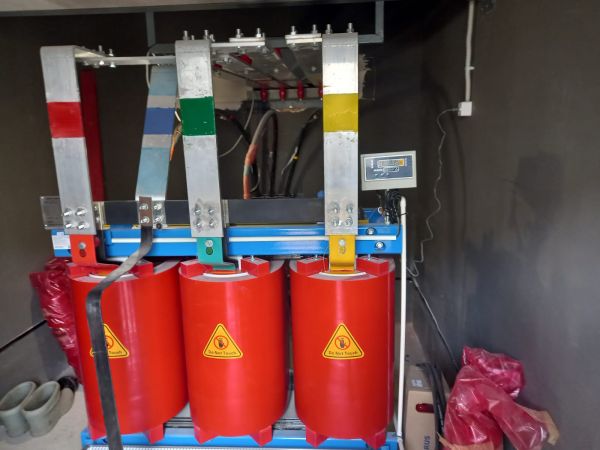

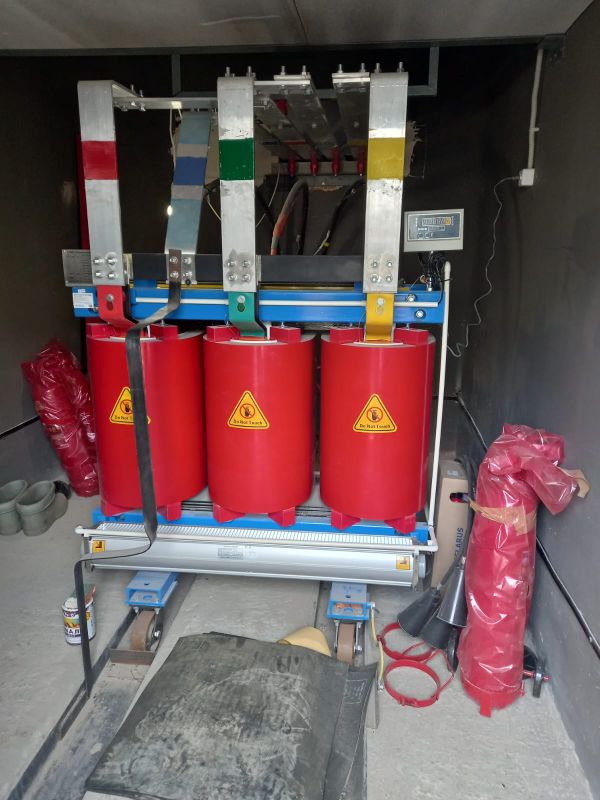

Сухие трансформаторы с литой изоляцией CNC Electric SCB10, SCB12, SCB13, SCB14

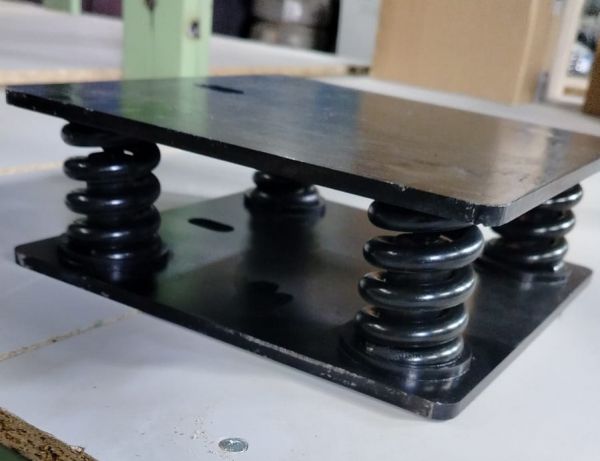

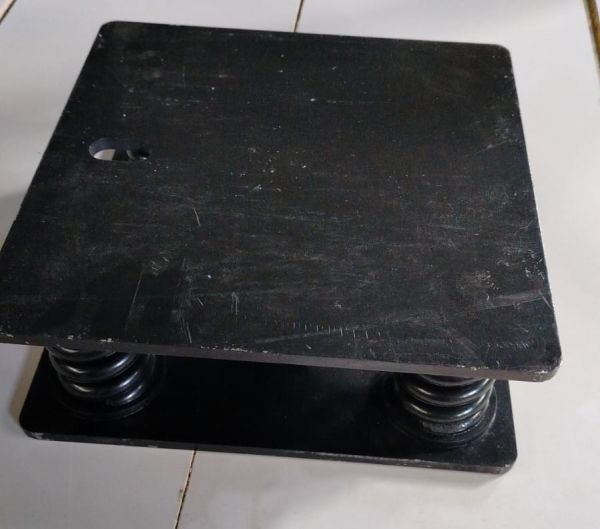

 Компания ООО "Энергомашсервис" поставляет трансформаторы сухие трансформаторы с литой изоляцией SCB10 и их модификации мощностью до 20 000кВА (20 МВА), напряжением 6(10)кВ, 15кВ, 24кВ, 35кВ, а также запасные части и расходные материалы к ним для ремонта или комплектации: обмотки ВН и НН, магнитопроводы, датчики температуры обмоток, приборы измерения температуры обмоток и т.д.

Расшифровка аббревиатуры названия на примере модели SCB10:

S - трехфазный трансформатор;

С - литая изоляция обмоток ВН;

B - обмотка НН с проводником из фольги;

10 - номер модели.

Литая изоляция обмоток трансформаторов  типа SCB (SC) состоит из специального компаунда - эпоксидной  смолы с наполнителями, проводник обмоток используется медный или алюминиевый(предпочтение).

ООО"Энергомашсервис" имеется длительный положительный  опыт поставки  трансформаторов SCB10 (SC10) для российских потребителей от Астрахани до Крайнего Севера и  успешно эксплуатируются  на объектах ПАО «РОССЕТИ» (МРСК, ФСК ЕЭС).

В настоящее время популярна линейка трансформаторов с литой изоляцией типа SCB10, то есть, 10-я модификация по энергоэффективности.

Существуют также модификации SCB11, SCB12, SCB13, SCB14, в порядке возрастания энергосбережения (уменьшение потерь короткого замыкания Ркз и холостого хода Ро).

Самой высокой категорией по энергосбережению  является модификация SCBH15 - трансформаторы с магнитопроводом (сердечником) из аморфного сплава (сухие трансформаторы с аморфным сердечником). Трансформаторы SCBH15 (SBH15) имеют самый низкий уровень потерь короткого замыкания Ркз и холостого хода Ро среди существующих в мире трансформаторов с алюминиевыми или медными проводниками обмоток.

Конструктивно трансформаторы серий SCB(SC) и SGB(SG) имеют меньшие размеры в высоту, чем Российские аналоги, имеют более повышенную прочность изоляции, форма обмоток - овальная.

Конструкция также обеспечивает низкий уровень потерь короткого замыкания Ркз и холостого хода Ро по сравнению с европейскими или российскими конкурентами.

Соответствие конструкции трансформаторов серий SCB(SC) и SGB(SG) на токи короткого замыкания и термическую стойкость подтверждаются соответствующими протоколами испытаний.

Класс изоляции обмоток трансформаторов SCB10 и SB10  по умолчанию F(155°С).

По запросу покупателя поставляются трансформаторы SCB10 и SB10 с литой изоляцией класса Н(180°С).

В зависимости от класса изоляции и назначения трансформатора, обмотки различаются видом применяемого изоляционного материала, наличием или отсутствием вертикальных вентиляционных каналов в литой изоляции, и т.д.

Таким образом, закупка сухих трансформаторов серий SCB10, SC10 SGB10, SG10 вместо изделий конкурентов является эффективным капиталовложением в основные средства, так как при высокой надежности, позволяет экономить площадь подстанций и расходы на электроэнергию.

Стоит особо отметить, что в Китае, в отличие от России и других стран, все сухие высоковольтные трансформаторы строго классифицированы по двум категориям:

• трансформаторы серии SCB(SB) с литой изоляцией;
• трансформаторы серии SGB(SG) с воздушно-барьерной изоляцией (Nomex и аналоги).

Схема подключения теплового реле BWDK 6800

Схема - Шкаф тепловой защиты трансформатора ШТЗТ

Имеются разработки трансформаторов SGB и SG с  капсулированной или воздушно-барьерной изоляцией класса C(220°С).

То есть трансформаторы одного класса под одинаковым названием, различается только название  которое не указывается в спецификации: например, сухой трансформатор с литой изоляцией мощностью 2500кВА напряжением 10/0,4кВ и схемой D/Yн-11 и медными обмотками, из 10-ой линейки моделей,  будет называться одинаково «SCB10-2500/10-0.4 dyn11 Cu-Cu»

Такая государственная унификация изделий для энергетики, и трансформаторов  в частности,  существенно улучшает конкуренцию на рынке: производитель не имеет права указывать в названии своих изделий никаких других названий, кроме утвержденных стандартом, а покупатель выбирает по цене-качеству и условиям поставки, будучи уверенным, что все изделия соответствуют стандартам IEC 60076, GB/T10228-2008, GB/T1094.1，2-1996, GB/T1094.3, 5-2003, GB/T1094.11-2007 .

Напротив, в России вы можете встретить разные названия одних и тех же по сути изделий: в частности, у трансформаторов с литой изоляцией с одинаковыми техническими параметрами может быть название ТС, ТСЛ, ТСЛА, ТЛС, ТСЗ, ТСЗЛ, ТЛСЗ и так далее, а зачастую к этим аббревиатурам некоторыми производителями самовольно добавляется еще и шифр производителя, что, очевидно, используется  недобросовестными поставщиками для так называемой «защиты проектов» (то есть отсеивания конкурентов и/или ввода покупателя в заблуждение).

-------------------------------------------------------------------------------------------------

ПРОТОКОЛ ИСПЫТАНИЙ СУХИХ ТРАНСФОРМАТОРОВ CNC ELECTRIC

-----------------------

------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------
