Проект 2БКТП-ЭМС 2500/10/0,4 УХЛ1

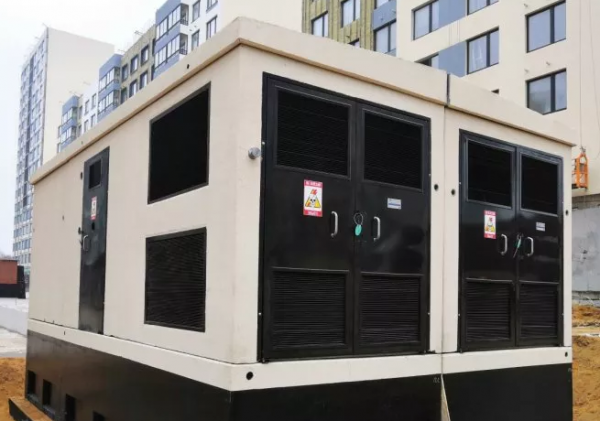

Проект 2БКТП-ЭМС 2500/10/0,4 УХЛ1 Блочные комплектные двухтрансформаторные подстанции 2БКТП 2500-10(6)/0,4 предназначены для использования в городских электрических сетях и объектах различного назначения.
15 567 000 р.
Купить
+7 (961) 816-00-19

2БКТП 2500-10(6)/0,4

  • Прочный ЖБ корпус из бетона марки М400 с укрепляющими присадками. Полы блока обработаны обеспыливающим средством.
  • Ворота и двери изготовлены из цинкостали с порошковой покраской.
  • Возможность применения как масляных трансформаторов, так и сухих трансформаторов с литой изоляцией и организацией принудительного охлаждения.
  • Полное соответствие требованиям ГОСТ 14695.
  • Полная заводская готовность: значительно упрощенный монтаж и сниженные затраты на пусконаладку оборудования;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2БКТП 2500-10(6)/0,4

Наименование параметра Значение параметра
Мощность силового трансформатора, кВА 2х2500
Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ 6; 10; 20
Наибольшее рабочее напряжение на стороне ВН, кВ 7, 2; 12; 24
Номинальное напряжение на стороне НН, кВ 0,4
Высота над уровнем моря не более 2000м
Температура окружающего воздуха от минус 45°С до плюс 40°С.
Относительная влажность 80% при температуре 20°С
Район по ветру и гололёду в соответствии с ПУЭ I-IV
Сейсмичность площадок установки 7-9 баллов
Климатическое исполнение У3
Окружающая среда взрыво и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений разрушающих металлы и изоляцию
Масса одного блока ОБ с оборудованием (без силового трансформатора) не более -14 т.
Масса одного фундаментного блока кабельного ФБК не более -8 т.

--------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------
