Проект 2БКТП-ЭМС-1600кВА УХЛ1

Наружное электроснабжение 10/0,4 кВ

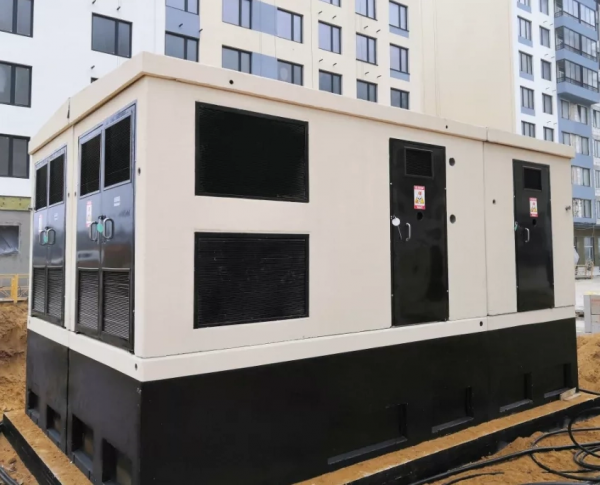

В соответствии с ТУ от филиала ПАО «Россети Юг» для создания внешней схемы электроснабжения  объекта в соответствии с заданой мощностью и категорией надежности электроснабжения проектом предусматривается установка на земельном участке Заявителя  блочной комплектной двухтрансформаторной подстанции 2БКТП-10/0,4 кВ с мощностью трансформаторов 1600 кВА

В сеть 10 кВ проектируемую 2БКТП -10/0,4 кВ включить строительством двух взаиморезервируемых кабельных линий 10 кВ в траншее от проектируемой на границе земельного участка Заявителя ЛЭП-10 кВ от РУ-10 кВ ТП914 (выполняет сетевая организация);

Для прокладки принят кабель марки АПвПу2г-10 кВ в траншее на глубине  0,9 м в гибкой двухстенной  (оранжевого цвета ) ПНД 160 трубе.Электроснабжение 0,4 кВ (каждой ВРУ) запроектировано   строительством двух взаиморезервируемых кабельных линий 0,4 кВ в траншее в гибкой двухстенной  (оранжевого цвета ) ПНД 160 трубе  от РУ-0,4кВ проектируемой 2БКТП -1600 кВА,10/0,4 кВ

Для прокладки в траншее и по техподполью здания запроектирован кабель, бронированный с алюминиевыми жилами в ПВХ изоляции марки АВБбШв-1 кВ.При прокладке по техподполью предусмотреть мероприятия по огнезащите кабельной линии.Сечение кабелей принято по длительному - допустимому току нагрузки, проверены на допустимое падение напряжения и по условиям отключения аппаратами защиты при однофаз- ном коротком замыкании.
