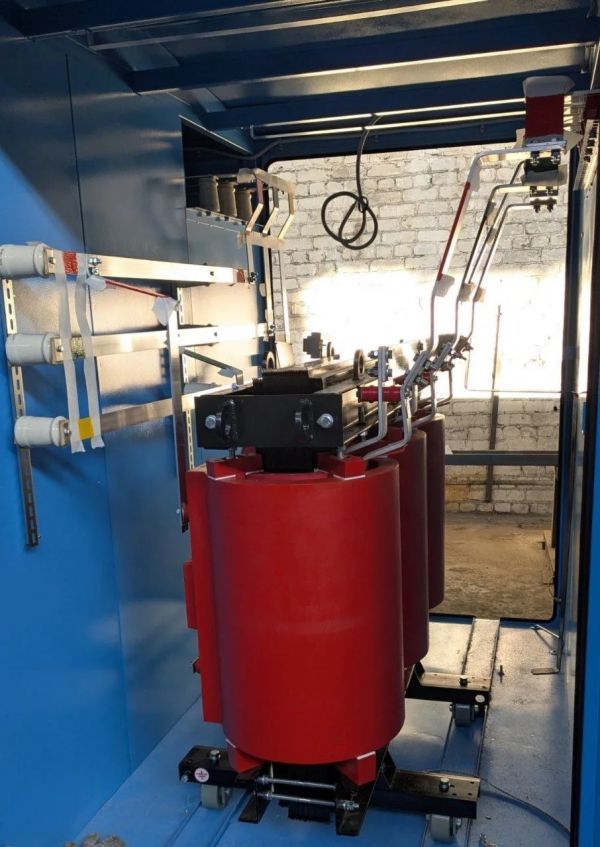

Сухие трансформаторы ТЛС-2500кВА ОАО «Свердловский завод трансформаторов тока»

Трансформаторы мощностью от 100 кВ·А и выше оборудованы датчиками для контроля температуры, имеющими сертификат об утверждении средств измерений, установленными во всех фазах.

Трансформаторы до 100 кВ·А оборудуются датчиками для контроля температуры по требованию заказчика.Трансформаторы по требованию заказчика могут быть оснащены следующим оборудованием:

•  цифровое температурное реле;
•  вентиляторы;
•  пробивной предохранитель;
•  комплект трансформаторов тока;
•  ограничители перенапряжения;
•  виброопоры;
•  шкаф тепловой защиты;
•  поставка в деревянном ящике;
•  катки (для трансформаторов до 63 кВ∙А включительно).

Рекомендуемые уставки для температурного реле:

1.  при достижении трансформатором 140 °С срабатывает реле на включение охлаждающих вентиляторов;
2.  при понижении температуры трансформатора до 120 °С реле отключает вентиляторы;
3.  при достижении трансформатором температуры 155 °С срабатывает реле на отключение трансформатора от сети.

Выводы обмоток выполнены в виде контактов с резьбой и располо- жены на вертикальной поверхности литого блока или выполнены шинами с при- соединительными отверстиями.

Зажимы трансформаторов выполнены в соответствии с ГОСТ 10434.

Трансформаторы ТЛС(З) и ТЛС(ЗФ) имеют узел заземления по ГОСТ 21130.

Выводы имеют следующую маркировку:

•  выводы обмоток ВН - «А» - «Х»; «В» - «Y»; «С» - «Z».
•  выводы обмоток НН - «а» - «х»; «b» - «y»; «с» - «z».
•  регулировочные отпайки - «1», «2», «3», «4», «5», «6», «7», «8».

   Знак «Опасность поражения электрическим током» выполнен липкой аппликацией и устанавливается на литых блоках трансформаторов со стороны выводов ВН, а для защищенного исполнения также на панели со стороны выводов ВН и НН.

Произвести внешний осмотр каждого трансформатора для проверки отсутствия трещин и сколов изоляции, повреждения защитного покрытия метал- лических деталей, коррозии на металлических деталях, ослабления крепежа и смещения литых блоков относительно магнитопровода. При необходимости устранить неисправности.

ВНИМАНИЕ! МИНИМАЛЬНОЕ РАССТОЯНИЕ ОТ НАРУЖНОЙПОВЕРХНОСТИ ЛИТЫХ БЛОКОВ ДО ЗАЗЕМЛЕННЫХ ЧАСТЕЙ, А ТАКЖЕДО ПРОВОДОВ ДАТЧИКОВ, ФАЗНЫХ И НУЛЕВЫХ ПРОВОДНИКОВ - 50 ММ.

Перед вводом в эксплуатацию трансформаторы должны быть подвергнуты испытаниям, объем и нормы которых установлены РД 34.45-51-300-97, СТО 34.01-23.1-001-2017.

В случае заказа трансформатора с 3-мя датчиками датчики опустить в воздушный канал между стержнем магнитопровода и литым блоком на глубину 1/3 высоты литого блока.В случае заказа трансформатора с 4-мя датчиками три датчика аналогич- но предыдущему абзацу опустить в воздушный канал между стержнем магнито- провода и литого блока. Четвёртый датчик установить на верхнее ярмо магнито- провода в медную фольгу 0,25х40х120 мм, предварительно ослабив ярмовые и боковые шпильки, датчик обжать. После установки датчика магнитопровод стя- нуть шпильками в обратной последовательности.
