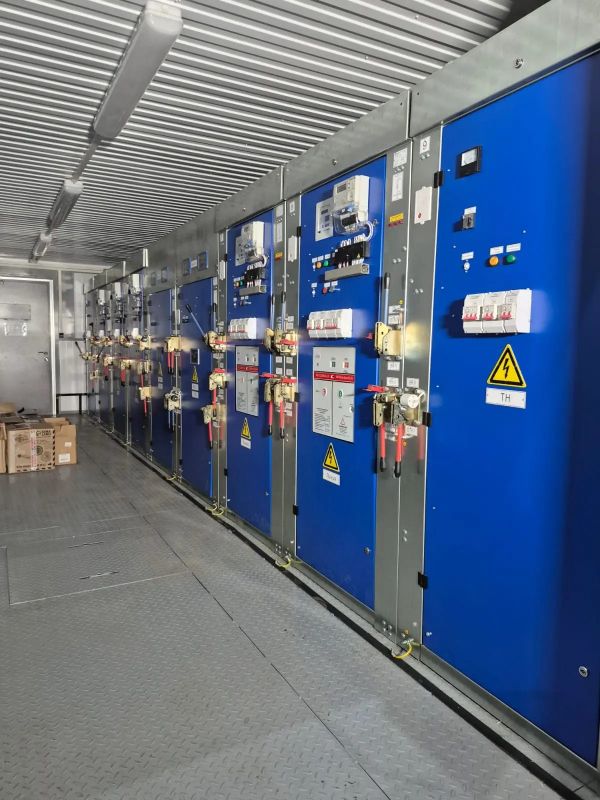

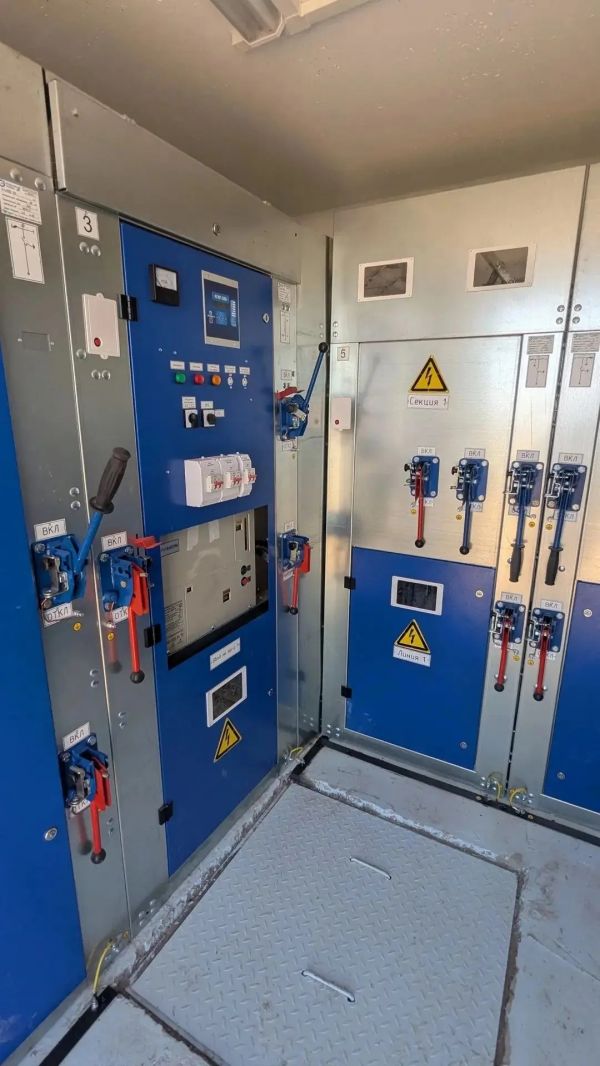

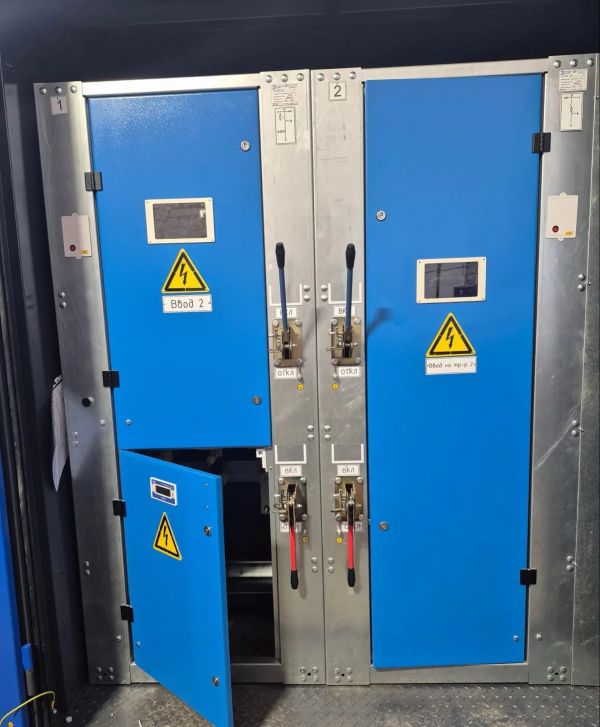

Камеры КСО-ЭМС-366 любой сложности Из камер КСО-366 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер КСО.
Купить

Завод ЭМС производит камеры КСО-366 любой сложности и комплектации. При комплектации ячейки используем оборудование ведущих российских производителей. Изготовим нестандартные решения заказчика. Ячейка КСО-366 производства завода ЭМС входит в программу импортозамещения.

Из ячеек КСО-366 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

В состав серии КСО-366 входят различные типоисполнения камер, отличающиеся друг от друга конструкцией, назначением и применяемой комплектующей аппаратурой.

Пример условного обозначения камеры:
КСО-366-КН-02 1ВВ-630 У3

Ячейка КСО-366 на номинальный ток 630 А, 02 типоисполнения по схеме главных цепей, климатического исполнения У3, выполненная по ТУ 3414-001-14370441-2012

В комплект поставки входят:

  • камеры КСО, составные части и детали;
  • шинные мосты по заказу;
  • монтажные материалы и принадлежности по нормам предприятия изготовителя.

К комплекту камеры КСО-366 должна прикладываться следующая документация:

  • руководство по эксплуатации камеры КСО-366;
  • руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;
  • электрические схемы главных цепей;
  • электрические схемы вспомогательных цепей;
  • паспорт на комплект камер КСО-366, входящих в заказ;

КСО-366 технические характеристики

Наименование параметра Значение параметра
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей камер с выключателем нагрузки ВНА, А 400, 630, 1000
Номинальный ток главных цепей камер с вакуумным выключателем, А 630, 1000
Номинальный ток главных цепей камер с выключателем нагрузки вакуумным разъединяющим ВНВР, А 630
Номинальный ток отключения выключателя нагрузки ВНА, кА 20
Номинальный ток отключения вакуумного выключателя, кА 12,5; 20
Номинальный ток отключения выключателя нагрузки вакуумного разъединяющего ВНВР, кА 20
Ток термической стойкости камер с вакуумным выключателем, ВНА, ВНВР, 3с, кА 20
Ток электродинамической стойкости камер с вакуумным выключателем, ВНА, ВНВР, кА 51
Номинальный ток предохранителей *, А
а) при номинальном напряжении 6 кВ 20; 31,5; 50; 80; 100
б) при номинальном напряжении 10 кВ 20; 31,5; 40; 63
Номинальное напряжение вспомогательных цепей, В 110; 220
Габаритные размеры, мм:
ширина 800
глубина 800
высота 1900(2200)
Масса, кг 230
Примечание: * Номинальный ток главных цепей и предохранителей соответствует  номинальному току вводного аппарата или номинальному току плавкой вставки предохранителя

КСО-366 структура условного обозначения

КСО - камера сборная одностороннего обслуживания
366 - модификация
ЭМС -марка завода
Х - номера схем главных цепей: 01, 02, 03, 04 и т.д.
1ВВ-630 - обозначение исполнения схемы главных цепей
У3 - климатическое исполнение и категория размещения
